Полутрубчатые заклепки с грибовидной головкой

При соединении мягких или тонких материалов, где стандартная головка заклепки может прорваться, полутрубчатые заклепки с грибовидной головкой являются идеальным решением. Широкая куполообразная головка распределяет усилие зажима по большей площади, а полый хвостовик обеспечивает установку с низким усилием.

Новые металлы занимается разработкой прецизионных крепежных изделий уже более двадцати лет. Наши полутрубчатые заклепки с грибовидной головкой используются в различных отраслях промышленности: от изделий из кожи и обивки до автомобильной отделки и сельскохозяйственного оборудования — везде, где требуется широкая низкопрофильная головка для предотвращения вырыва материала.

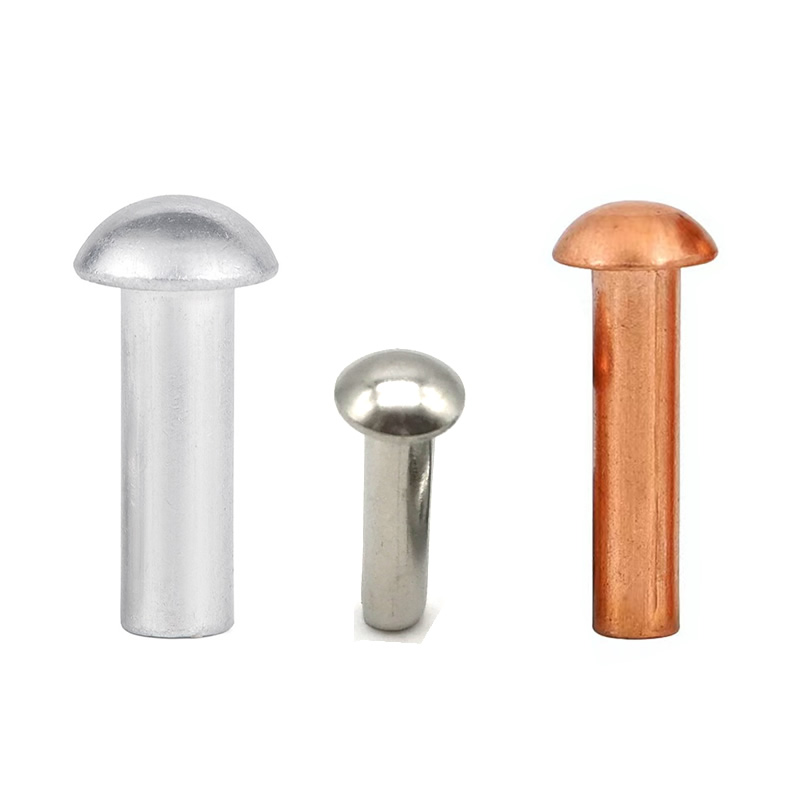

Что такое полутрубчатые заклепки с грибовидной головкой?

Полутрубчатые заклепки с грибовидной головкой имеют широкую закругленную головку, напоминающую шляпку гриба, в сочетании со стержнем, содержащим неглубокую полую полость на хвостовом конце (обычно 40–60% длины стержня).

Отличительные характеристики полутрубчатых заклепок с грибовидной головкой включают в себя:

Большой диаметр головки — обычно в 2,0–2,5 раза больше диаметра хвостовика.

Низкий профиль купола – головка возвышается над поверхностью всего на 0,6–1,2 мм.

Гладкая закругленная кромка – отсутствие острых углов, способных повредить соседние материалы.

Полутрубчатый хвостовик – снижает усилие установки примерно на 70 % по сравнению со сплошными заклепками.

Такая геометрия делает эти заклепки особенно подходящими для:

Мягкие материалы, такие как кожа, резина, пластик и композиты.

Тонкий листовой металл, сквозь который может пролезть маленькая головка.

Текстильные сборки, включая холст, брезент и обивку.

Области применения, требующие устойчивости к вибрации без повреждения подложки

Почему лучше выбирать полутрубчатые заклепки с грибовидной головкой, а не другие типы головок?

Прежде чем изучать технические характеристики, подумайте, где компания Nuote Metals рекомендует использовать полутрубчатые заклепки с грибовидной головкой вместо альтернативных вариантов.

Сравнение стилей головы

Преимущества конструкции с грибовидной головкой

Предотвращает вытягивание – широкая головка действует как встроенная шайба.

Снижает нагрузку на материал – нагрузка распределяется по большей площади.

Обеспечивает законченный внешний вид: гладкий купол выглядит профессионально.

Минимизирует зацепление – закругленный край не цепляется за ткань или руки.

Совместим с мягкими основаниями – пластик и резина не трескаются под головкой.

Различные виды заклепок, которые мы производим

Мы производим различные виды заклепок, такие как сплошные заклепки, полутрубчатые заклепки, полностью трубчатые заклепки и специальные заклепки по индивидуальному заказу.

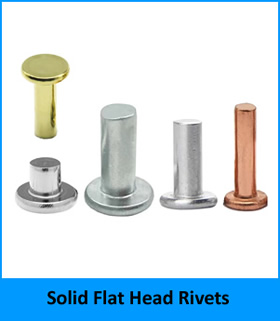

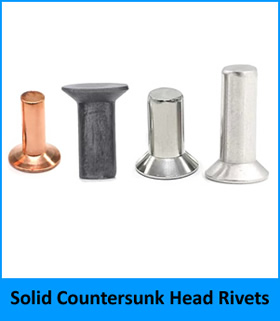

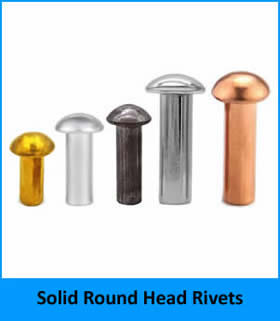

1. Твердые заклепки, в том числе сплошные заклепки с круглой головкой, сплошные заклепки с плоской головкой и сплошные заклепки с потайной головкой из различных материалов.

Если вы хотите узнать больше о наших твердых заклепках, нажмите

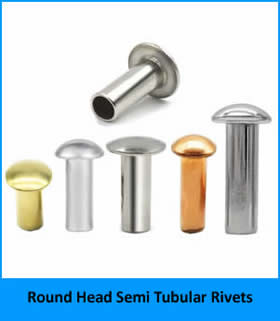

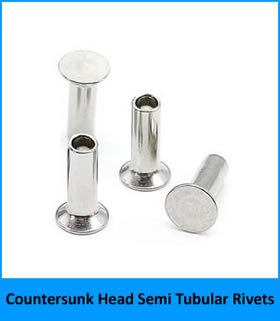

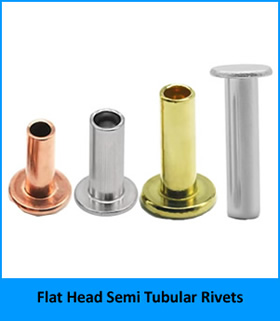

2. Полутрубчатые заклепки, в том числе полутрубчатые заклепки с круглой головкой, полутрубчатые заклепки с плоской головкой и полутрубчатые заклепки с потайной головкой из различных материалов.

Нажмите  чтобы узнать больше о наших полутрубчатых заклепках.

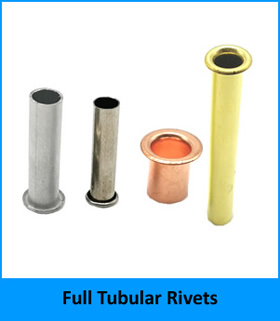

3. Полные трубчатые заклепки из латуни, меди, нержавеющей стали, алюминия и стали.

Если вы хотите узнать больше о трубчатых заклепках, нажмите

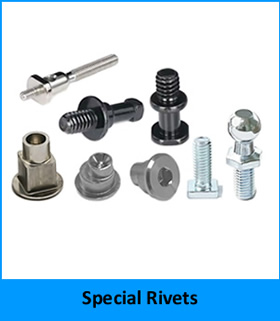

4. Специальные заклепки

Силк  чтобы узнать больше о наших специальных заклепках.

Подробные параметры продукта полутрубчатых заклепок Nuote Metals с грибовидной головкой

Все полутрубчатые заклепки с грибовидной головкой отНовые металлыизготавливаются из низкоуглеродистой стали, латуни или алюминия, в зависимости от требований применения. Грибовидная головка спроектирована таким образом, чтобы обеспечить максимальную опорную поверхность при сохранении низкого профиля.

Характеристики материала

Стандартные размеры – стальные полутрубчатые заклепки с грибовидной головкой

Новые металлыпроизводит полутрубчатые заклепки с грибовидной головкой следующего стандартного размера. Нестандартные размеры доступны для объемных заказов.

Допуски: диаметр хвостовика ±0,05 мм, диаметр головки ±0,15 мм, высота головки ±0,10 мм, общая длина ±0,15 мм. Глубина полости составляет примерно 50% длины ствола стандартных полутрубчатых заклепок.

Данные о механических характеристиках (сталь, диаметр 4 мм, рукоятка 2 мм)

Кейс для клиента — складная походная кровать (сталь, никелированная)

Производитель компактной походной мебели обратился к нам с повторяющейся проблемой. В их раскладушке на ножничных шарнирах использовались заклепки с круглой головкой. Круглая головка выступала слишком далеко и царапала тканевую поверхность спального места во время складывания. Хуже того, на оцинкованных стальных заклепках после нескольких использований во влажных условиях появилась белая ржавчина. Им нужна была заклепка с более широкой и нижней головкой, чтобы очистить ткань, а также повысить устойчивость к коррозии.

Мы рекомендуем стальную полуполую заклепку с грибовидной головкой и никелированным покрытием. Стержень толщиной 5 мм и грибовидная головка диаметром 11 мм располагались на высоте всего 1,6 мм — достаточно низко, чтобы не задевать ткань, но достаточно широкой, чтобы распределять нагрузку на петли. Никелирование обеспечивало защиту от солевого тумана в течение 96 часов (по сравнению с 48 часами для цинка), устраняя проблему ржавчины. Полуполая полость снизила усилие установки на 70 %, предотвращая деформацию тонких стальных трубок.

Заказчик протестировал 200 заклепок на 50 станинах. После 5000 циклов складывания и недели в камере влажности никаких заеданий, ржавчины и расшатывания. Теперь они используют наши никелированные заклепки с грибовидной головкой во всей линейке складных кроватей.

Наш процесс контроля качества – от входящего провода до исходящей коробки

Мы не полагаемся на удачу. Каждая партия полутрубчатых заклепок с грибовидной головкой проходит документированную последовательность проверок с использованием калиброванных инструментов. Ниже приведен наш стандартный рабочий процесс.

Пошаговая процедура проверки

Входной контроль проводов— Проверяем диаметр сырья цифровым микрометром (точность ±0,001 мм). Образец от каждого рулона проверяется на твердость с помощью твердомера Роквелла (шкала HRB). Проходит только провод в пределах HRB 70–85.

Первая проверка изделия–появление– Первые 10 заклепок из вырубной машины исследуются под микроскопом слесаря-инструментальщика (20-кратное увеличение). Мы ищем трещины, заусенцы, неровности головок или следы на поверхности.

Первая проверка изделия– размеры– С помощью цифрового штангенциркуля (разрешение 0,01 мм) и микрометра измеряем диаметр хвостовика, диаметр головки, высоту головки и общую длину. Профильный проектор (оптический компаратор) проецирует заклепку с 20-кратным увеличением для проверки глубины полости и концентричности головки. Система измерения 2,5D-изображений фиксирует полный контур и сравнивает его с чертежом САПР. Все измерения должны находиться в пределах ±0,05 мм для хвостовика и ±0,15 мм для длины.

Внутрипроизводственный контроль– Во время производства оператор вытягивает 5 заклепок на каждые 500 штук. Размеры проверяются с помощью цифрового штангенциркуля и измерителя глубины полости. Любое отклонение от допуска останавливает прессу.

Тестовая установка (пробная клепка)– Каждые 2000 штук мы устанавливаем 3 заклепки в репрезентативную пробу материала с помощью гидравлического пресса. Клинч проверяется на симметрию и герметичность. Расшатанные или треснувшие заклепки не принимаются.

Испытание солевым туманом (при необходимости)– Для наружных или плакированных заклепок мы помещаем образцы в камеру для испытаний в солевом тумане (ASTM B117). Сталь с никелированным покрытием: минимум 96 часов. Нержавеющая сталь: 200–500 часов (304) или более 1000 часов (316). Вместе с партией выдается сертификат.

Окончательная выходная проверка– Перед упаковкой каждая заклепка проходит через оптическую сортировочную машину с высокоскоростными камерами. Он проверяет диаметр головки, высоту головки, диаметр хвостовика, общую длину и глубину полости. Отклонения автоматически удаляются. Затем случайная выборка AQL (уровень II, 1,0) отбирается для ручной проверки с использованием штангенциркуля, микрометра и профильного проектора.

Список нашего собственного оборудования

Все оборудование ежегодно калибруется в аккредитованной сторонней лаборатории. Записи хранятся в течение пяти лет.

Новые металлы не даетугу. Мы измеряем. Каждая полутрубчатая заклепка с грибовидной головкой, выпускаемая с нашего завода, прошла эти проверки.

Доверие через тестирование

Каждая партия полутрубчатых заклепок с грибовидной головкой от Nuote Metals подвергается:

Проверка размеров – диаметр головки, высота головки, диаметр хвостовика, глубина полости.

Испытание на твердость – шкала Роквелла, соответствующая материалу.

Испытание на вытягивание – на репрезентативной подложке (кожа, пластик или ткань)

Испытание в солевом тумане – для изделий с покрытием (оцинкованные: минимум 72 часа)

Руководство по установке полутрубчатых заклепок

Правильная установка полутрубчатых заклепок с грибовидной головкой требует внимания к размеру отверстия и выбору установочного инструмента. Выполните следующие действия от Nuote Metals:

Предмонтажная подготовка

Выберите правильный диаметр отверстия — на 0,25–0,30 мм больше диаметра хвостовика.

Пробейте или просверлите чистые отверстия – не повредите материал подложки.

Удаление заусенцев с обеих сторон – особенно важно для пластмасс и резины.

Только для кожи: слегка намочите область отверстия, чтобы обеспечить естественное сжатие.

Способы установки

Способ 1– Ручной заклепочный станок с молотком (малый объем)

Вставьте заклепку в подготовленные отверстия (грибовидная головка на видимой стороне).

Поместите вогнутый установщик на полый хвост (диаметр установщика должен соответствовать форме головы)

Ударьте по сеттеру молотком, чтобы выкатить хвост наружу.

Остановитесь, когда хвост сформирует плоский или слегка закругленный клинч.

Способ 2– Пневматическая соковыжималка (среднего объема)

Используйте заклепочный инструмент с грибовидной наковальней на головной стороне.

Применяйте постепенное давление, пока хвост не свернется полностью.

Этот метод обеспечивает равномерный зажим без повреждения мягких материалов при ударе.

Способ 3– Гидравлический или ударный пресс (большой объем)

Идеально подходит для производственных партий, превышающих 10 000 штук.

Новые металлы может поставить соответствующие установочные инструменты (пуансон и матрица), откалиброванные по размерам наших заклепок.

Давление настройки 0,8–1,5 тонны в зависимости от диаметра.

Проверка после установки

Осмотр головки: головка гриба должна плотно прилегать к подложке, без зазоров.

Загнутый хвост – должен быть полностью свернут, без трещин и асимметричного расширения.

Проверка основания – отсутствие трещин вокруг отверстия (особенно для пластика или кожи)

Испытание на растяжение: образцы заклепок должны выдерживать ожидаемую рабочую нагрузку.

Часто задаваемые вопросы о полутрубчатых заклепках с грибовидной головкой

Ниже приведены наиболее распространенные технические запросы, полученные компанией Nuote Metals относительно полутрубчатых заклепок с грибовидной головкой.

В1: В чем разница между полутрубчатыми заклепками с грибовидной головкой и стандартными заклепками с круглой головкой? Когда мне следует использовать каждый?

О: Основное отличие – это геометрия головки и ее функциональное назначение. Полутрубчатые заклепки с грибовидной головкой имеют более широкую головку (в 2,0–2,5 раза больше диаметра хвостовика) с более низким и более закругленным профилем по сравнению со стандартными заклепками с круглой головкой (обычно в 1,5–1,7 раза больше диаметра хвостовика с более высоким куполом). Более широкая головка полутрубчатых заклепок с грибовидной головкой обеспечивает большую опорную поверхность, что делает их идеальными для мягких материалов, таких как кожа, резина, пластик и ткань, где головка меньшего размера может пройти. Стандартные заклепки с круглой головкой лучше подходят для соединений «металл-металл», где прочность основы высока и прорыв не вызывает проблем. Например, используйте полутрубчатые заклепки с грибовидной головкой при креплении тканевого ремешка к пластиковому компоненту; при соединении двух стальных кронштейнов используйте стандартные заклепки с круглой головкой. Nuote Metals может предоставить образцы, чтобы вы могли протестировать оба типа головок на конкретном материале.

Вопрос 2: Можно ли использовать полутрубчатые заклепки с грибовидной головкой в ​​приложениях с высокой вибрацией, например, в сельскохозяйственном оборудовании или салоне автомобилей?

О: Да, полутрубчатые заклепки с грибовидной головкой очень хорошо работают в условиях высокой вибрации, при условии, что материал подложки подходит. Полутрубчатый хвостовик расширяется и заполняет отверстие, создавая плотную посадку с натягом, которая предотвращает ослабление под действием вибрации. Для соединений металл-металл мы рекомендуем стальные полутрубчатые заклепки с грибовидной головкой и цинковым или фосфатным покрытием. Для автомобильных интерьеров, где распространены пластмассы или композиты, широкая грибовидная головка фактически улучшает виброустойчивость, распределяя циклические нагрузки по большей площади, уменьшая концентрацию напряжений. Однако для применений с сильной вибрацией (например, компонентов двигателя) компания Nuote Metals рекомендует использовать заклепку с резьбовым фиксирующим составом или выбрать другой тип крепежа, например стопорный болт. Для большинства сельскохозяйственного оборудования (защитные ограждения, отделка, указатели) и внутреннего применения в автомобилях полутрубчатые заклепки с грибовидной головкой являются проверенным и надежным выбором.

Вопрос 3: Как предотвратить растрескивание или растрескивание при установке полутрубчатых заклепок с грибовидной головкой в ​​хрупкий пластик или тонкий акрил?

Ответ: Это общая проблема. Чтобы предотвратить растрескивание при установке полутрубчатых заклепок с грибовидной головкой в ​​хрупкий пластик, компания Nuote Metals рекомендует следующие шаги. Во-первых, немного увеличьте диаметр отверстия — для хрупкого пластика используйте отверстие на 0,05–0,10 мм больше, чем наша стандартная рекомендация (например, хвостовик + 0,35 мм вместо +0,25 мм). Во-вторых, снимите фаску на входе и выходе отверстия с помощью зенковки под углом 45°, чтобы удалить острые края, которые приводят к образованию трещин. В-третьих, используйте метод контролируемой настройки давления: ручной или пневматический пресс прилагает постепенное усилие, тогда как удар молотком может привести к растрескиванию пластика. В-четвертых, рассмотрите возможность использования опорной шайбы под загнутым хвостовиком для распределения силы расширения. Для чрезвычайно хрупких материалов (акрил, поликарбонат) компания Nuote Metals предлагает версию полутрубчатых заклепок с грибовидной головкой мягкой фиксации с немного более тонкой стенкой в ​​полой части, которая расширяется при меньшем радиальном усилии. Свяжитесь с нашей технической командой, указав конкретный тип и толщину пластика, чтобы получить индивидуальную рекомендацию.

Вопрос 4: Каков максимальный диапазон захвата полутрубчатых заклепок с грибовидной головкой? Можете ли вы сделать ствол большей длины для толстых штабелей материалов?

A: Стандартный диапазон захвата полутрубчатых заклепок с грибовидной головкой от Nuote Metals обычно составляет от 1,0 до 15,0 мм, в зависимости от диаметра хвостовика. Для более толстых стопок материалов мы предлагаем нестандартную длину ствола до 50 мм для диаметров 8 мм и выше. Правило выбора длины ствола: для правильного формирования клинча длина ствола должна превышать общую толщину материала на 1,0–1,5 мм. Например, если толщина стопки материала составляет 8,0 мм, выберите заклепку с длиной ствола 9,0–9,5 мм. Компания Nuote Metals предлагает оснастку для стволов длиной с шагом 0,5 мм от 3 до 25 мм для большинства диаметров. Для длины более 25 мм требуется специальная оснастка при минимальном количестве заказа 50 000 штук. Свяжитесь с нами и сообщите точную толщину штабеля материала, и мы рассчитаем оптимальную длину ствола и предоставим коммерческое предложение.

Почему стоит сотрудничать с Nuote Metals в производстве полутрубчатых заклепок с грибовидной головкой?

Правильный выбор поставщика гарантирует стабильную геометрию головки, надежность крепления и квалифицированную техническую поддержку. Nuote Metals предлагает:

Наличие на складе — более 3000 стандартных размеров из стали и латуни, готовность к отправке в течение 3–5 дней.

Изготовление на заказ — оснастка для нестандартных диаметров головки, длины ствола или глубины полостей (минимум 25 000 штук для нестандартных размеров)

Варианты материалов – сталь (цинк/оксид оксида/фосфат), латунь (натуральная/антик/никель), алюминий (прозрачный анодированный).

Бесплатные образцы — доступны для всех имеющихся на складе размеров (доставка оплачивается клиентом)

Техническая документация – габаритные чертежи, руководства по установке и сертификаты на материалы, прилагаемые к каждому заказу.

Глобальная доставка – логистическая поддержка в Северную Америку, Европу, Азиатско-Тихоокеанский регион, Ближний Восток и Южную Америку.

100% контроль качества – каждая партия проверяется перед отправкой, с сохранением образцов для отслеживания.

КонтактНовые металлысегодня, чтобы запросить образец комплекта, технические данные или расценки на применение полутрубчатых заклепок с грибовидной головкой.
