Стальные трубчатые заклепки

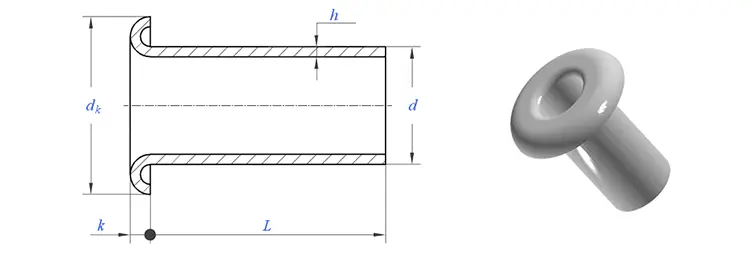

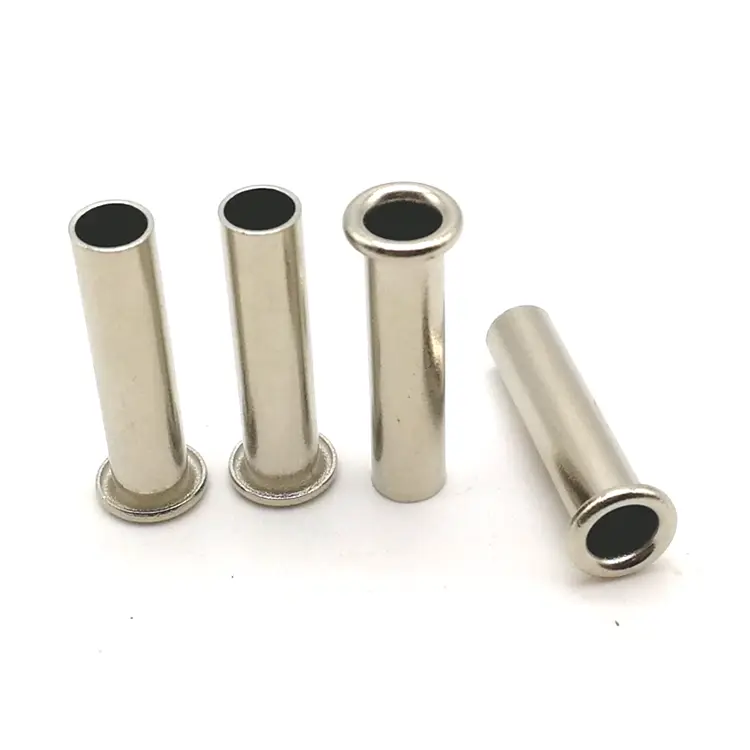

Стальные трубчатые заклепки представляют собой полностью полые крепежные детали, изготовленные из трубчатой ​​заготовки из углеродистой стали. Это наиболее экономичный вариант в семействе трубчатых заклепок, обеспечивающий установку полого вала с минимальным усилием, а также прочность и долговечность стали. Если вам нужна полая заклепка, способная выдерживать умеренные нагрузки, не нарушая при этом бюджет, то это ответ.

Стальные трубчатые и тянутые люверсы – разница, которая имеет значение

Выбирайте трубчатые заклепки, когда: Вам нужна полая заклепка с одинаковой толщиной стенки по самой низкой цене. Промышленность, строительство, оборудование и приложения с умеренными нагрузками, где важны как прочность, так и экономичность.

Стили головок – что мы предлагаем

Трубчатые заклепки доступны в трех вариантах головок:

Материалы и отделка

Мы производим их из низкоуглеродистой стали:

Доступные варианты отделки:

Одно реальное применение – сборка промышленных фильтровальных мешков

Производителю промышленных систем пылеулавливания потребовался полый крепеж для крепления фильтровальных мешков к металлическим клеткам. Ткань была толстой, сотканной из полиэстера — твердые заклепки могли прорваться сквозь материал, а винты расшатывались под постоянной вибрацией. Заказчику требовался крепеж, который бы устанавливался с минимальным усилием, надежно удерживался и выживал в пыльных промышленных условиях.

Мы поставили трубчатые заклепки из оцинкованной стали — хвостовик 4,0 мм, круглая головка 7,5 мм, длина ствола 8,0 мм, покрытие из желтого цинка. Полностью полый вал расширялся наружу с минимальным усилием – без разрывов и повреждений ткани. Цинковое покрытие обеспечивает коррозионную стойкость для промышленного использования внутри помещений. Заказчик протестировал 1000 заклепок на 500 фильтр-мешках. За 12 месяцев непрерывной работы – ноль отказов. Теперь они заказывают наши трубчатые заклепки партиями по 200 000 штук в год.

Как мы производим трубчатые заклепки – резка труб + высадка

Стальные трубчатые заклепки начинаются с заготовки стальной трубы. Процесс такой же, как и для других трубчатых заклепок, но сталь является наиболее щадящим материалом для производства труб.

1. Закупка трубного запаса– Сертифицированные трубы из низкоуглеродистой стали от одобренных заводов. Каждая партия поставляется с сертификатом заводских испытаний и номером плавки.

2. Входной контроль материалов– Запас труб проверяется на наружный диаметр (±0,02 мм), толщину стенок и состав материала. Трубы, не соответствующие техническим требованиям, бракуются.

3. Резка труб– Трубка обрезается до точной длины заготовки. Каждая заготовка становится одной заклепкой.

4. Заголовок– Вырезанная трубчатая заготовка помещается в высадочный пресс. Твердосплавная матрица образует головку (круглую, плоскую или потайную) на одном конце.

5. Обрезка— Убрана вспышка вокруг края головы.

6. Акробатика– Микрозаусенцы устранены.

7. Покрытие или покрытие– Цинк, никель, черная окись или другие покрытия наносятся в соответствии с указаниями.

8. Заключительная проверка— 100% оптическая сортировка. Образец AQL проверен вручную. Выдан габаритный отчет и сертификат соответствия.

Время выполнения:стандарт 5–10 дней; нестандартная оснастка: 15–20 дней.

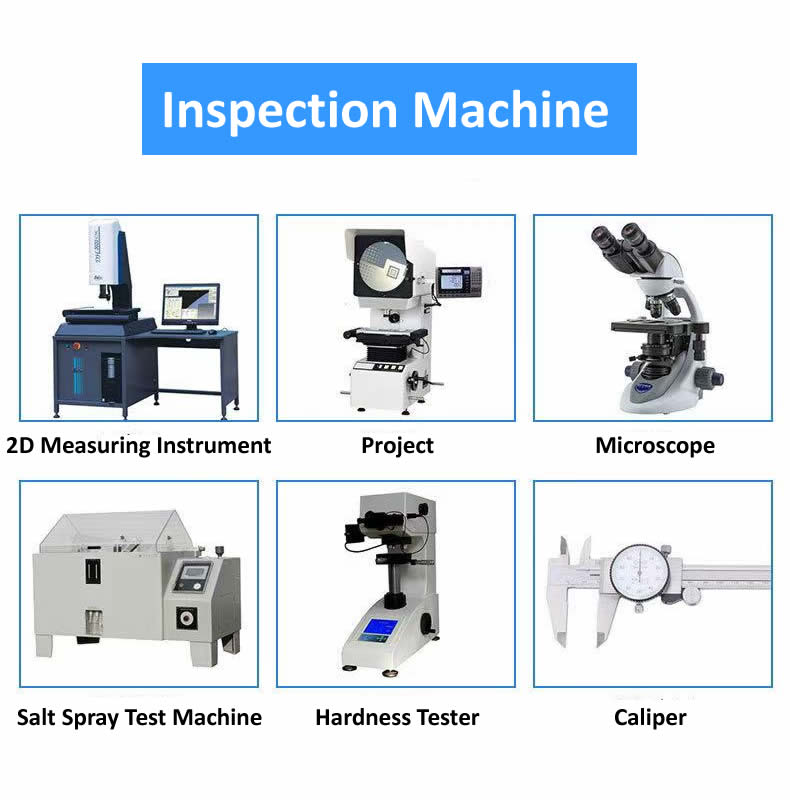

Одна заклепка, восемь проверок – как мы обеспечиваем качество

Каждая их партия проходит через восемь ворот качества:

• Проверка диаметра сырья: запас трубок измеряется лазерным микрометром (±0,02 мм).
• Проверка твердости сырья – тестер Роквелла подтверждает HRB 70–85.
• Первая проверка внешнего вида изделия. Первые 10 заклепок проверяются под увеличением на наличие трещин и дефектов.
• Первая проверка размеров изделия — диаметр головки, высота головки, хвостовик, длина ствола проверены на оптическом компараторе.
• Внутрипроизводственные проверки – 5 заклепок на каждые 500 штук. Любой дрейф останавливает пресс.

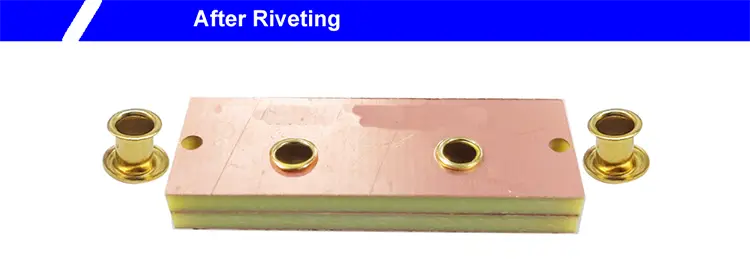

• Тестовая установка (пробная развальцовка) – Каждые 2000 штук в пробный материал вставляют 3 заклепки. Клинч осматривают на предмет симметрии и трещин.
• Проверка толщины покрытия – рентгенофлуоресцентная проверка (если применимо).
• Финальный выходной контроль – 100% оптическая сортировка. Образец AQL проверен вручную. Выдана полная документация.

Наши сертификаты – доказательство качества

Мы ведем полную отслеживаемость и документацию по качеству каждой партии стальных трубчатых заклепок:

ИСО 9001:2015— Сертифицированная система менеджмента качества

Соответствие RoHS– Проверено независимым тестированием SGS

Соответствие REACH– Текущая декларация SVHC

Протоколы испытаний СГС– Доступно по запросу для определенных партий

Сертификаты материалов– Сертификаты заводских испытаний, соответствующие оригинальной катушке

Все сертификаты и отчеты об испытаниях доступны для скачивания или по запросу. Мы верим в полную прозрачность: то, что мы заявляем, мы можем доказать.

Три вопроса, на которые мы часто отвечаем

Вопрос: «В чем разница между стальными трубчатыми заклепками и стальными полутрубчатыми заклепками?»

Ответ: Стальная трубчатая заклепка полностью полая – весь ствол представляет собой тонкую стенку, которая расширяется наружу во время установки. Стальная полутрубчатая заклепка имеет неглубокую полость (45–55% длины ствола) с более толстой стенкой. Трубчатые заклепки требуют наименьшего усилия установки (15–20% твердого вещества) и идеально подходят для тканей, кожи и легких изделий. Полутрубчатые заклепки обладают большей прочностью (80–90 % твердого тела) и лучше подходят для применений общего назначения, где необходим баланс прочности и малого усилия установки.

Вопрос: «Будут ли они ржаветь? Как мне их защитить?»

Ответ: Сталь без покрытия ржавеет. Мы предлагаем несколько вариантов отделки: цинкование (прозрачное или желтое) обеспечивает устойчивость к солевому туману в течение 48–96 часов для общепромышленного использования; никелирование обеспечивает 96 часов работы и имеет яркую декоративную отделку; черный оксид обеспечивает мягкую защиту от коррозии и имеет матовый антибликовый вид. В приведенном выше корпусе фильтровального мешка желтое цинковое покрытие обеспечивает достаточную защиту для промышленного использования внутри помещений. Для постоянного использования на открытом воздухе или на берегу мы рекомендуем трубчатые заклепки из нержавеющей стали.

Вопрос: «Где они обычно используются?»

Ответ: Стальные трубчатые заклепки используются в широком спектре промышленных и строительных применений:

Для описанного выше корпуса фильтровального мешка стальные трубчатые заклепки были правильным выбором, поскольку они обеспечивали необходимую прочность при минимальных затратах, а также оцинкованы для защиты от коррозии.
