заклепки из медной трубки

Некоторые клиенты звонят имзаклепки из медной трубки. Другие называют ихзаклепки для медных труб. Тот же продукт. Тот же материал. Тот же производственный процесс. Мы делаем один и тот же надежный крепеж, как бы вы его ни называли.

Заклепка для медной трубки (или трубная заклепка – на ваш выбор) представляет собой короткий кусок медной трубки C11000 с головкой, сформированной на одном конце. Голяшка полая от хвоста до головы. Во время установки тонкая стенка выкатывается наружу с очень небольшой силой — обычно 15–20% от того, что требуется для сплошной заклепки.

Почему у одного и того же продукта два названия? Потому что наши клиенты используют оба термина. Мы сохраняем обе страницы, чтобы вы могли нас найти – независимо от того, ищете ли вы «труба» или «труба». Товар идентичен. Качество идентично. Меняется только имя.

Медь против других материалов – цифры, которые имеют значение

Примечание:Продукт, описанный на этой странице, аналогичен нашим заклепкам для медных труб. Мы перечисляем оба названия, чтобы помочь вам найти правильный продукт независимо от того, какой термин вы используете.

Доступные варианты отделки

Одно реальное применение – радиатор медицинского блока питания

Производителю источников питания медицинского назначения требовался крепеж для крепления силовых транзисторов к алюминиевому радиатору. Приложение требовало высокой надежности: любой тепловой сбой мог поставить под угрозу безопасность пациента. Предыдущие стальные винты обеспечивали плохую теплопередачу. Твердые медные заклепки работали термически, но требовали большого усилия установки, что могло привести к растрескиванию печатной платы. Заказчику требовался крепеж, сочетающий в себе тепловые характеристики меди с возможностью установки с минимальным усилием.

Мы поставили заклепки из медной трубки C11000 — хвостовик 3,0 мм, круглая головка 5,5 мм, длина цилиндра 4,0 мм, гладкая поверхность. Медь обеспечивала теплопроводность 401 Вт/м·К – тепло эффективно рассеивалось от силовых транзисторов. Полая конструкция расширяется с минимальным усилием – риска повреждения печатной платы нет. Заказчик протестировал 500 заклепок на 500 источниках питания. После 5000 термических циклов и испытаний на вибрацию — ноль отказов. Теперь они заказывают наши трубчатые заклепки партиями по 150 000 штук в год.

От медной трубки до готовой заклепки – как мы их делаем

Заклепки для медных трубок изготавливаются из настоящей медной трубки C11000 — обрезанной до нужной длины с головкой, сформированной на одном конце.

Закупка труб– Сертифицированная медная труба C11000 от одобренных заводов. Каждая партия поставляется с сертификатом заводских испытаний и номером плавки.

Входной контроль– Запас труб проверяется на наружный диаметр (±0,02 мм), толщину стенок и содержание меди (спектрометр проверяет ≥99,9%). Материал, не соответствующий техническим требованиям, отбраковывается.

Резка труб– Трубка обрезается до точной длины заготовки. Каждая заготовка становится одной заклепкой.

Заголовок– Вырезанная заготовка трубы помещается в высадочный пресс. Твердосплавная матрица образует головку (круглую, плоскую или потайную) на одном конце. Полированные штампы предотвращают появление следов на поверхности.

Обрезка– Убрана вспышка вокруг края головы.

акробатика– Микрозаусенцы устранены.

Покрытие или покрытие (если указано)- Применяется по мере необходимости.

Окончательная проверка– 100% оптическая сортировка. Образец AQL проверен вручную.

Время выполнения образца:стандарт 5–7 дней; нестандартная оснастка: 15–20 дней.

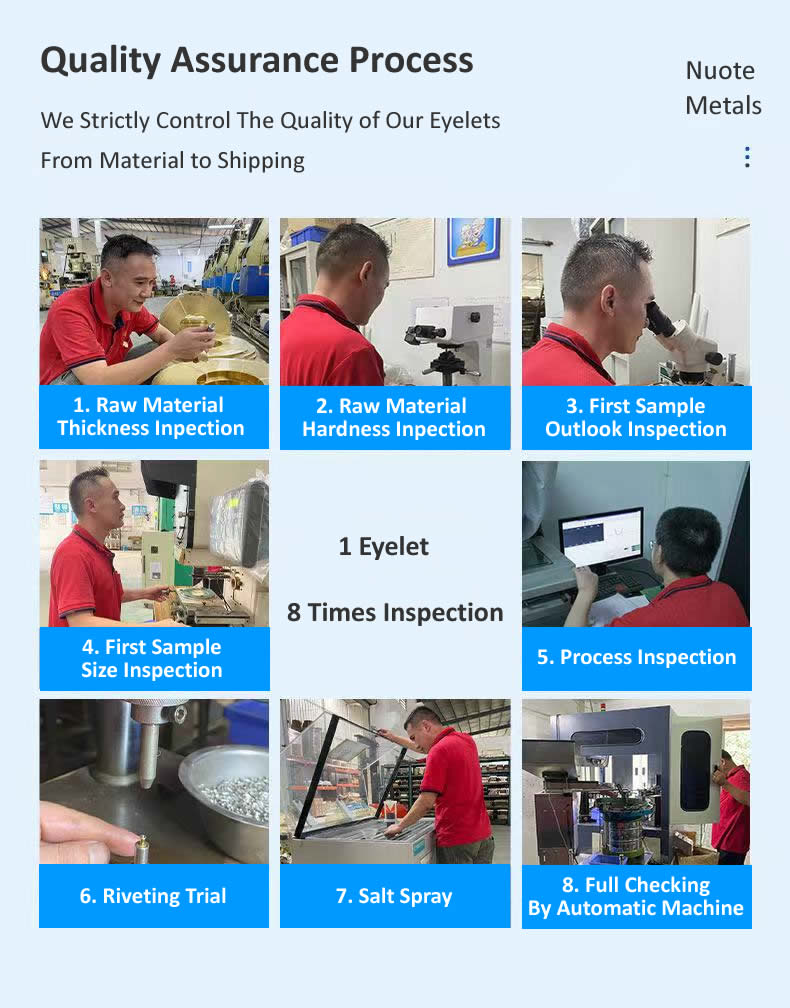

Одна заклепка, восемь проверок – как мы обеспечиваем качество

Каждая партия заклепок для медных трубок проходит через восемь ворот качества:

Проверка диаметра сырья– Заготовка трубы измерена лазерным микрометром (±0,02 мм).

Проверка состава сырья– Спектрометр проверяет медь марки C11000 (≥99,9% Cu).

Проверка внешнего вида первой статьи– Первые 10 заклепок проверяются под увеличением на наличие трещин и дефектов.

Первая проверка размеров изделия– Внутренний диаметр, внешний фланец, длина цилиндра, толщина стенки проверены на оптическом компараторе.

Текущие проверки— 5 заклепок каждые 500 штук. Любой дрейф останавливает пресс.

Тестовая установка (пробное сжигание)– Каждые 2000 деталей вставьте в образец материала 3 заклепки. Клинч осматривают на предмет симметрии и трещин.

Испытание солевым туманом (при необходимости)– Тестирование ASTM B117. Сертификат выдан вместе с партией.

Окончательная выходная проверка– 100% оптическая сортировка. Образец AQL проверен вручную. Выдана полная документация.

Что говорят наши клиенты – реальная обратная связь

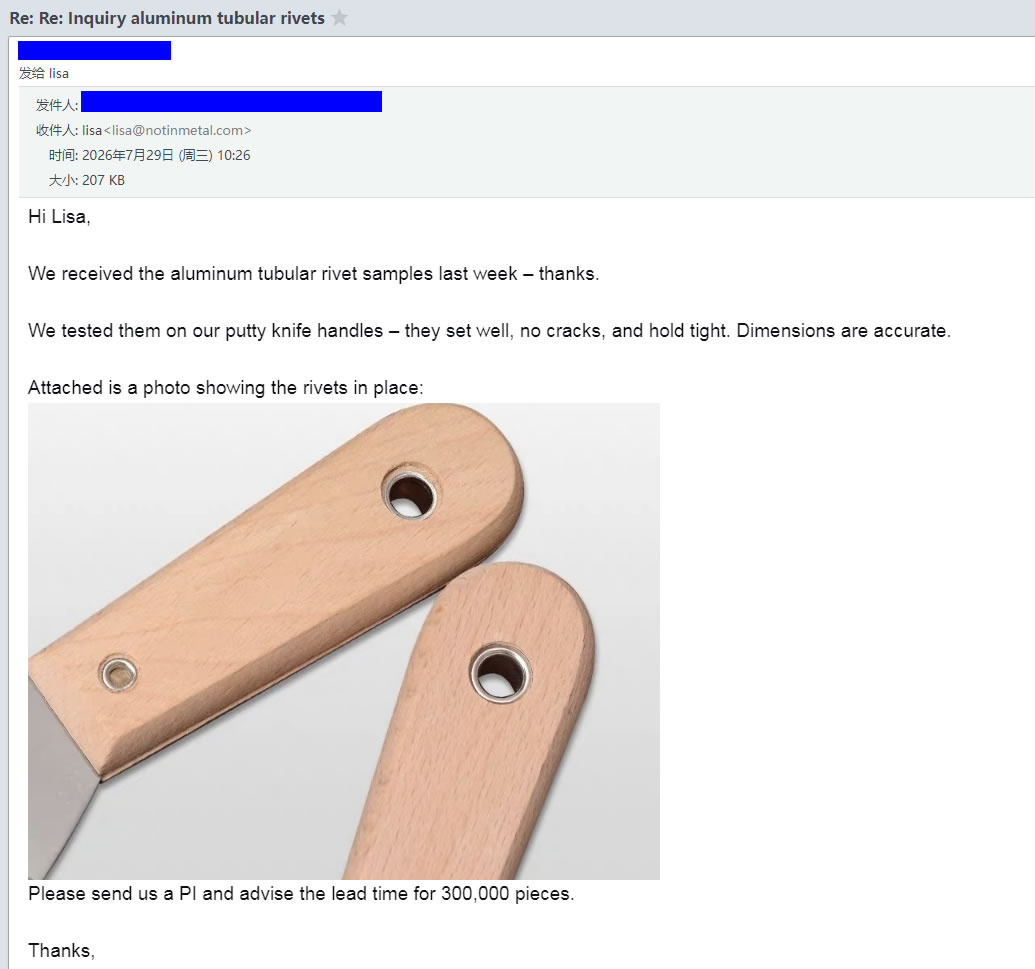

Мы позволяем нашим клиентам говорить за нас. На изображениях выше показаны реальные отзывы производителей, которые использовали наши заклепки для медных трубок в своих производственных линиях – от поставщиков медицинского оборудования до производителей источников питания и производителей промышленной электроники.

Они возвращаются к нам по тем же причинам:

Превосходные тепловые характеристики– Проводимость 401 Вт/м·К для эффективного рассеивания тепла

Постоянная проводимость– 100% IACS, отсутствие деградации с течением времени

Установка с низким усилием– Отсутствие повреждений чувствительных компонентов

Надежная доставка– Образцы доставляются в течение 5–7 дней, производство по графику.

Три вопроса, на которые мы часто отвечаем

Вопрос: «Могу ли я получить образцы перед заказом продукции?»

О: Да, мы предлагаем образцы всей нашей продукции. Для существующих стандартных спецификаций образцы предоставляются бесплатно – вы платите только стоимость доставки. Для нестандартных размеров или нестандартных инструментов наличие образцов и время выполнения заказа зависят от конкретных требований. Пожалуйста, свяжитесь с нашим отделом продаж и предоставьте свой чертеж или спецификацию, и они сообщат стоимость образца и сроки доставки.

Вопрос: «В чем разница между заклепками для медных трубок и заклепками для медных труб?»

О: Ничего – это один и тот же продукт. В некоторых отраслях используются «трубы», в других - «трубы». Материал (медь C11000), процесс изготовления (резка трубы + высадка) и технические характеристики идентичны. Мы производим один и тот же продукт под обоими названиями, поэтому вы можете найти нас независимо от того, какой термин вы ищете.

Вопрос: «Можно ли паять или сваривать заклепки из медных трубок?»

О: Да, они хорошо паяются и свариваются. Для пайки мы рекомендуем заклепки из медных трубок с луженым покрытием: оловянное покрытие обеспечивает отличную паяемость и прочное и надежное электрическое соединение. Для сварки высокая теплопроводность меди требует более высоких затрат энергии по сравнению со сталью, но ее обычно сваривают в электротехнических и термических целях. Если вы имеете в виду конкретный метод соединения, сообщите нам об этом – мы можем порекомендовать оптимальную отделку для вашего процесса.
