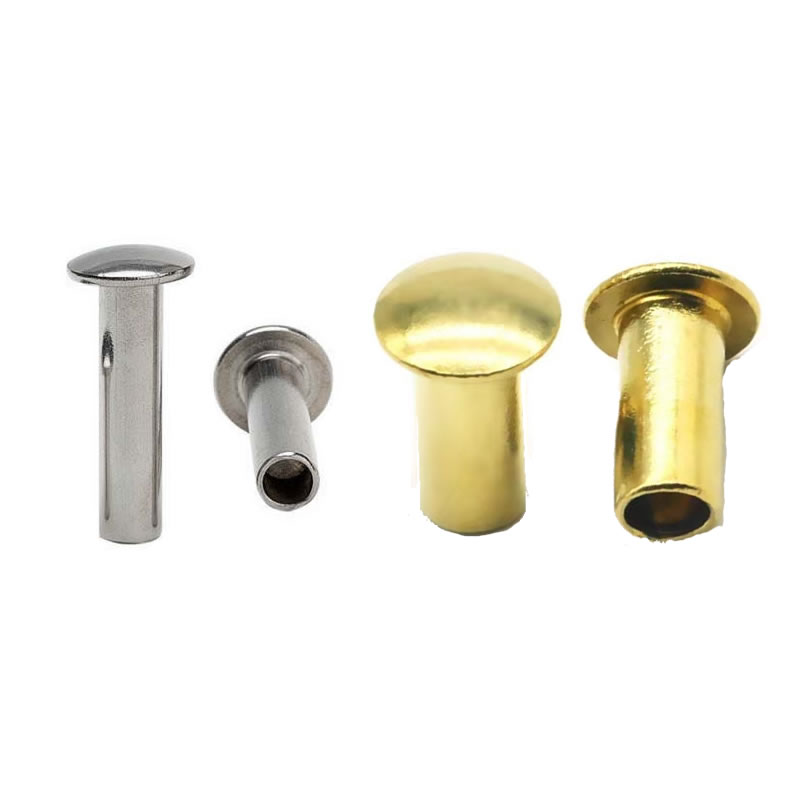

Полутрубчатые заклепки с круглой головкой

Среди множества доступных стилей головок заклепок круглая головка остается самой узнаваемой и механически прочной.Полутрубчатые заклепки с круглой головкойсочетают в себе традиционный куполообразный профиль, проверенный столетиями механической сборки, с современной эффективностью конструкции с полым концом. Этот гибрид обеспечивает прочность на сдвиг твердой заклепки, требуя при этом значительно меньшего установочного усилия.

Новые металлыпроизводитзаклепкииз низкоуглеродистой стали, латуни, нержавеющей стали и алюминия. Наши компоненты используются в отраслях, где видимый единый купол одновременно функционален и эстетичен, включая тяжелое оборудование, салоны автомобилей, багаж и изделия из кожи.

Что такое полутрубчатые заклепки с круглой головкой?

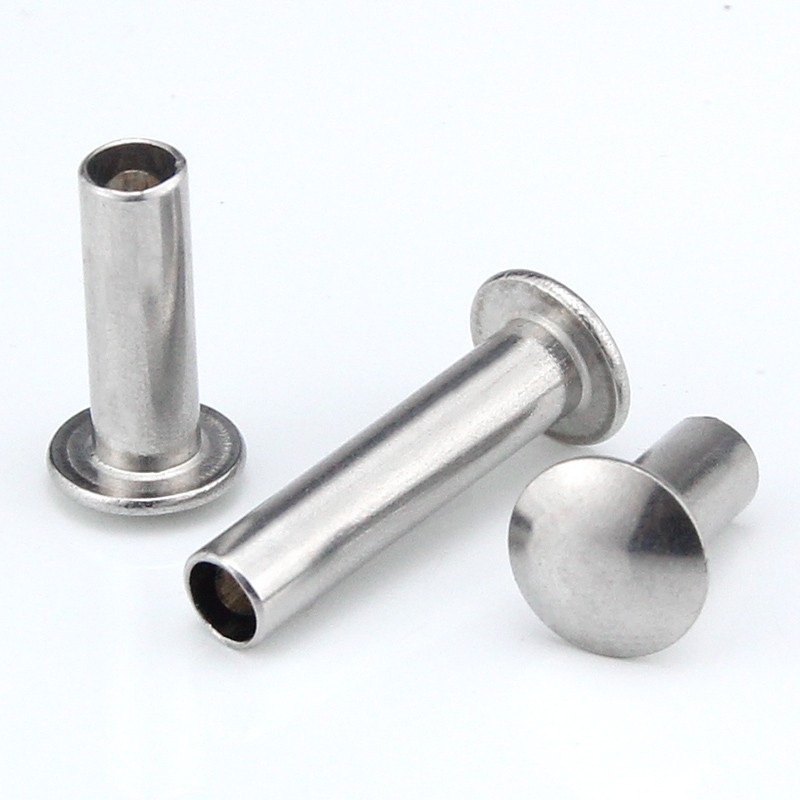

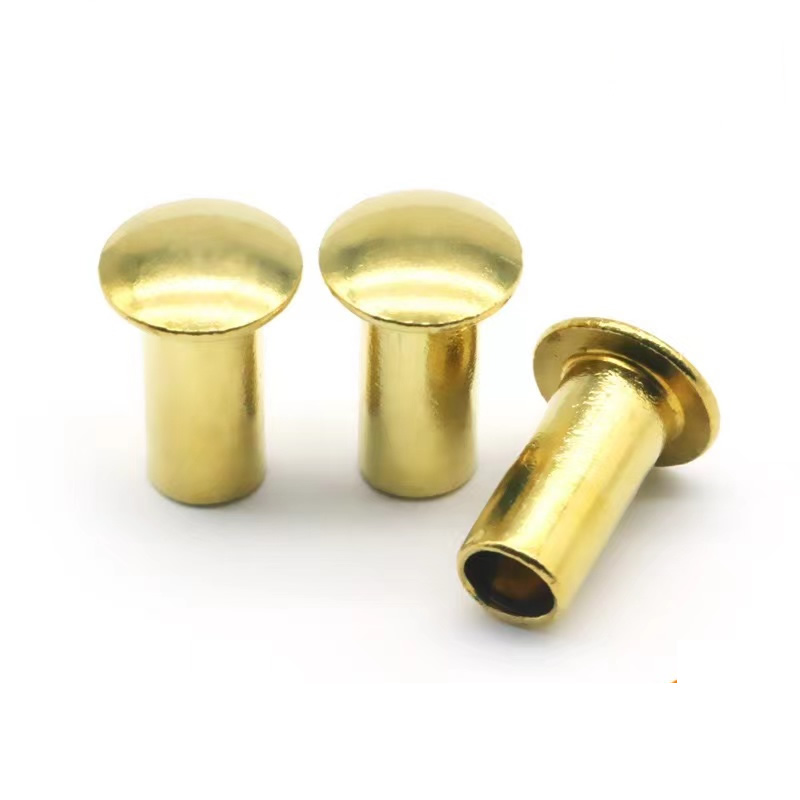

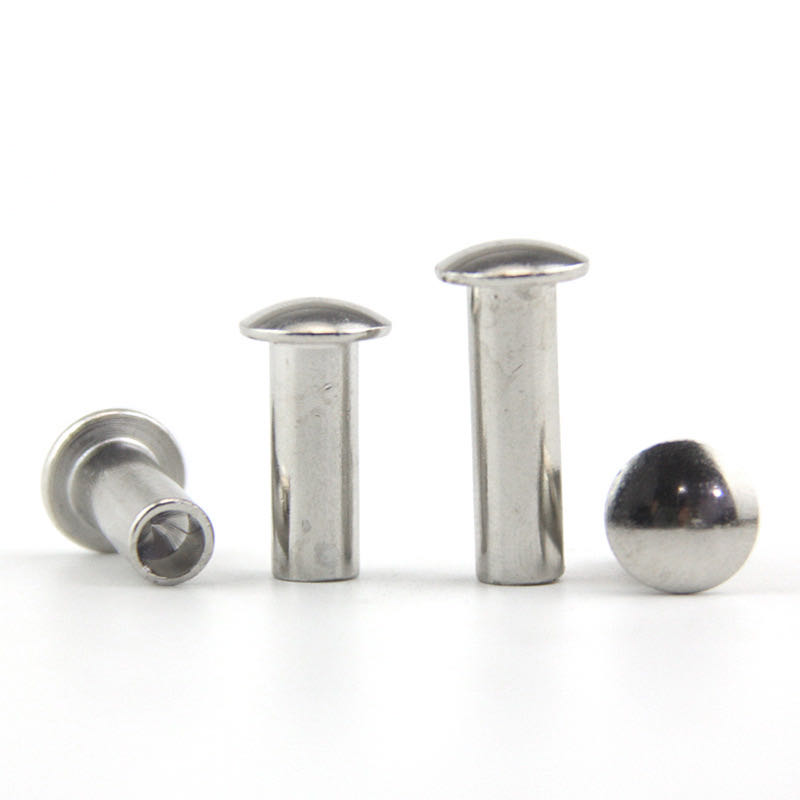

Полутрубчатые заклепки с круглой головкойимеют твердую полусферическую головку на одном конце и неглубокую цилиндрическую полость («полутрубчатая» секция) на противоположном конце. Диаметр головки обычно в 1,6–2,0 раза превышает диаметр хвостовика, а высота составляет примерно 40–50% диаметра головки.

Во время установки полый хвостовик под давлением расширяется наружу, образуя клинч, который скрепляет материалы вместе. Круглая головка остается видимой снаружи, обеспечивая гармоничный декоративный вид.

Характеристикиэто:

Классический куполообразный профиль – гладкая, равномерная кривизна, без острых краев.

Уменьшенное усилие установки — примерно 25–30 % усилия, необходимого для прочной заклепки с круглой головкой.

Контролируемое расширение – полая секция катится предсказуемо, снижая нагрузку на материал.

Широкая совместимость с материалами — подходит для металла, пластика, кожи и композитов.

Новые металлыпроизводит полутрубчатые заклепки с круглой головкой диаметром от 2 до 10 мм, причем головки могут иметь индивидуальную геометрию для эстетики конкретного бренда.

Различные виды заклепок, которые мы производим

Мы производим различные виды заклепок, такие как сплошные заклепки, полутрубчатые заклепки, полностью трубчатые заклепки и специальные заклепки по индивидуальному заказу.

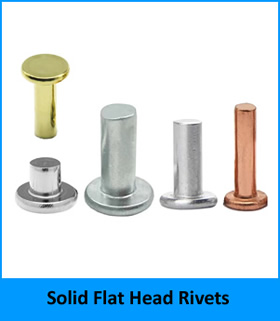

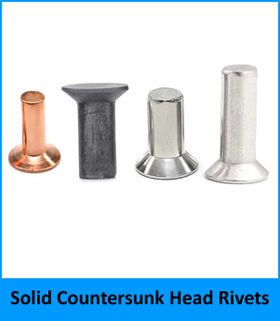

1. Сплошные заклепки, в том числе сплошные заклепки с круглой головкой, сплошные заклепки с плоской головкой и сплошные заклепки с потайной головкой из различных материалов.

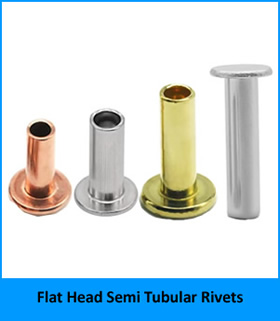

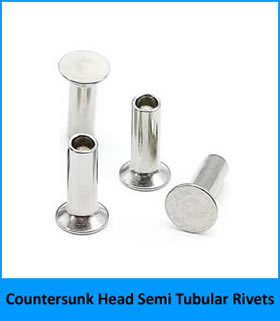

2. Полутрубчатые заклепки, в том числе полутрубчатые заклепки с круглой головкой, полутрубчатые заклепки с плоской головкой и полутрубчатые заклепки с потайной головкой из различных материалов.

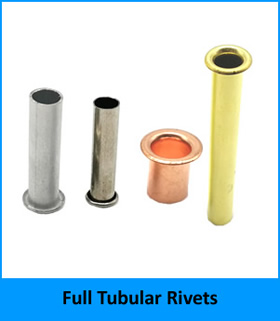

3. Полные трубчатые заклепки из латуни, меди, нержавеющей стали, алюминия и стали.

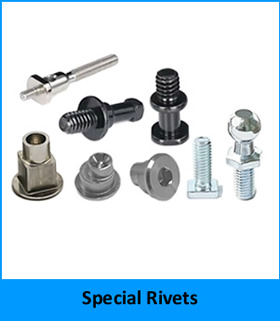

4. Специальные заклепки

Почему лучше выбирать полутрубчатые заклепки с круглой головкой, а не другие типы головок?

Сравнение стилей головы

Преимущества конструкции с круглой головкой

• Максимальная прочность головки – толстый купол устойчив к деформации при ударе.
• Самоцентрирующееся – круглая форма помогает выровнять заклепку во время установки.
• Традиционная эстетика – подходит для багажа, шорно-седельных изделий и мебели в винтажном стиле.
• Легко настраивается вручную – круглая головка обеспечивает четкую цель для настройки молотка.
• Совместимость со стандартными устройствами для установки заклепок. Большинство устройств для установки заклепок оснащены наковальнями с круглой головкой.

Как мы контролируем качество заклепок в каждой партии

Подробные параметры продукта

Всеполутрубчатые заклепки с круглой головкойотНовые металлыпроизводятся в соответствии со стандартами размеров ANSI/ASME B18.1.2 для заклепок с круглой головкой, с глубиной полутрубчатой ​​полости, равной 40–60% от общей длины ствола.

Характеристики материала

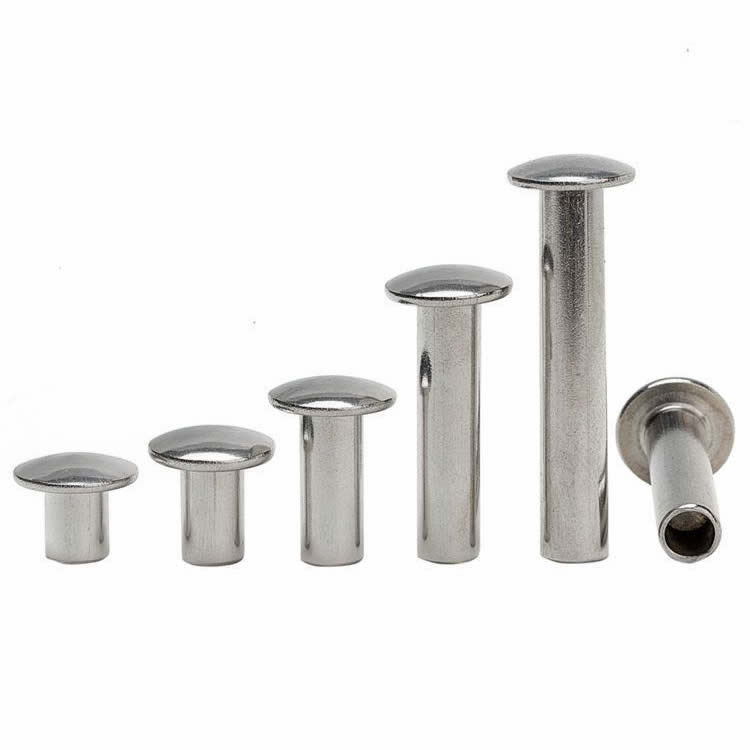

Стандартные размеры — стальные полутрубчатые заклепки с круглой головкой

Новые металлыподдерживает оснастку для следующих стандартных размеров. Для объемных заказов доступны нестандартные диаметры головки, длина ствола и глубина полости.

Допуски: диаметр хвостовика ±0,05 мм, диаметр головки ±0,15 мм, высота головки ±0,10 мм, общая длина ±0,15 мм. Глубина полости составляет примерно 50% длины ствола для стандартного ствола.полутрубчатые заклепки.

Данные о механических характеристиках (сталь, диаметр 4 мм)

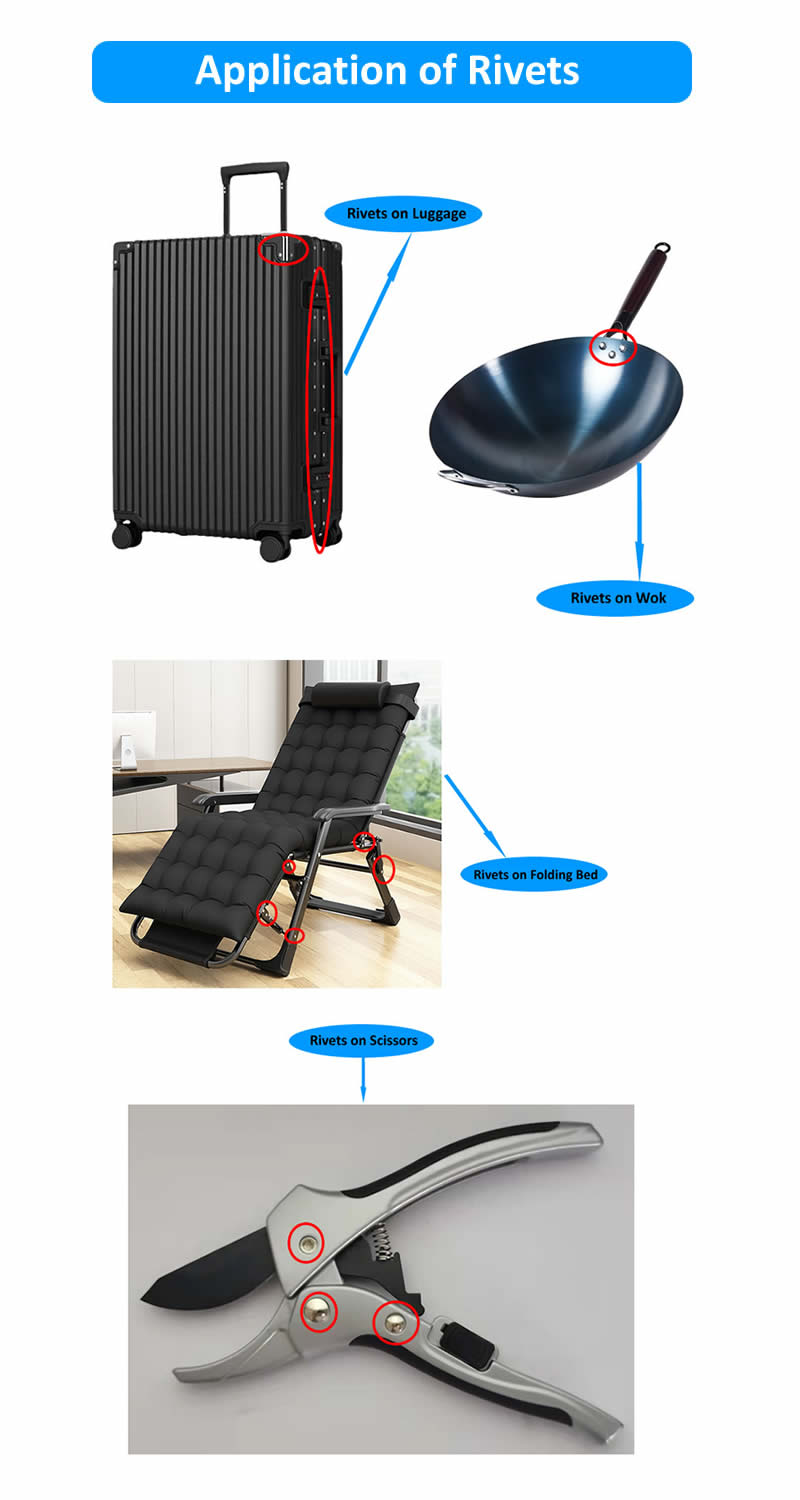

Применение полутрубчатых заклепок с круглой головкой

Новые металлызапасыполутрубчатые заклепки с круглой головкойв отраслях, где желателен традиционный вид купола или где требуется максимальная прочность головки.

Багаж и чемоданы

• Крепления для ручек чемодана
• Клепка углового кронштейна
• Замена пальцев шарнира
• Точки крепления замка и защелки
• Крепление кронштейна колеса тележки

Круглая головка придает классический, премиальный вид кожаному и поликарбонатному багажу.

Мебель и обивка

• Усиление каркаса деревянного стула (металл-дерево)
• Кожаные пуговицы для пуфика
• Крепление пружинного зажима на диваны
• Сборка металлического каркаса складной мебели.
• Декоративная отделка заклепками на изголовьях

Тяжелая техника и оборудование

• Крепление паспортной таблички на панели управления
• Крепление гарды и щитка
• Клепка износостойких пластин на ковшах экскаваторов
• Крепление скребкового ножа конвейерной ленты
• Маркировочные таблички для сельскохозяйственной техники

Автомобильный и коммерческий транспорт

• Внутреннее крепление поручня (видна круглая головка)
• Держатели люверсов напольного коврика
• Крепления обшивки приборной панели (где винты нежелательны)
• Идентификационные бирки моторного отсека
• Крепления направляющих для сидений автобусов и прицепов

Изделия из кожи и шорно-седельные изделия

• Усиление отверстия под ремень (декоративная круглая головка)
• Шпильки и заклепки для ошейника для собак
• Подпруга седла и соединения ремней
• Защитные уголки кожаной сумки
• Аппаратное обеспечение

Обеспечение качества полутрубчатых заклепок с круглой головкой – EEAT на практике

Новые металлыдемонстрирует опыт, экспертные знания, авторитетность и доверие посредством строгих протоколов качества, специфичных для круглой геометрии головы.

Опыт формирования головы

Для изготовления одинаковых круглых головок требуется точный инструмент для холодной высадки. Наши инженеры по инструментам имеют более чем 10-летний опыт работы с полутрубчатыми заклепками с круглой головкой. Мы используем твердосплавные головки с полированными полостями, чтобы добиться гладкого купола без дефектов на каждой заклепке.

Экспертиза в области концентричности

Для полутрубчатых заклепок с круглой головкой концентричность головки к стержню имеет решающее значение. Неконцентрическая головка будет выглядеть перекошенной и может неправильно сидеть. Nuote Metals поддерживает концентричность в пределах 0,10 мм TIR (общее показание индикатора) для диаметров до 6 мм и 0,15 мм TIR для больших размеров. Каждую партию мы проверяем с помощью оптического компаратора.

Авторитетность через стандарты

Наши полутрубчатые заклепки с круглой головкой соответствуют:

ANSI/ASME B18.1.2 – Маленькие сплошные заклепки (размеры с круглой головкой)

ISO 1051 – Заклепки общего назначения.

ISO 9001:2015 – Менеджмент качества

RoHS и REACH – для версий с гальваническим и покрытием

Доверие через тестирование

Каждая партияполутрубчатые заклепки с круглой головкойотНовые металлыподвергается:

Проверка размеров – диаметр головки, высота головки, диаметр хвостовика, глубина полости.

Испытание на твердость – шкала Роквелла для каждого материала

Проверка концентричности – Оптический компаратор

Испытание на установку – образцы заклепок устанавливаются в репрезентативную стопку материала для проверки образования клинча.

Руководство по установке полутрубчатых заклепок с круглой головкой

Правильная настройка гарантирует, что круглая головка останется неповрежденной, а хвост образует надежный зажим.

Необходимые инструменты

Дырокол или сверло – Размер = диаметр хвостовика + 0,15–0,25 мм.

Наковальня с круглой головкой – соответствует кривизне головки заклепки (защищает головку во время установки)

Установочный пуансон – плоский или слегка вогнутый, размер которого соответствует диаметру хвостовика.

Молотковый или оправочный пресс

Пошаговая настройка (ручная)

Подготовьте отверстия: просверлите или пробейте все слои материала. Удалите заусенцы.

Вставьте заклепку. Поместите полутрубчатую заклепку с круглой головкой в ​​отверстие с видимой стороны. Круглая головка должна плотно прилегать к верхнему материалу.

Поддержите головку – прижмите наковальню с круглой головкой к головке заклепки. Это предотвращает деформацию купола.

Расширьте хвост. Расположите установочный пуансон напротив полого хвоста. Сильно ударьте молотком или надавите прессом.

Осмотр: хвост должен развернуться наружу в плоский или слегка закругленный клинч. На круглой голове не должно быть вмятин или уплощений.

Распространенные ошибки

Прямой удар по круглой голове – Деформирует купол и портит внешний вид. Всегда используйте подходящую наковальню.

Чрезмерная установка. Чрезмерное усилие может привести к растрескиванию полого хвостовика или расколу материала. Используйте пресс с ограничителем глубины для получения повторяемых результатов.

Отверстия меньшего размера – приводит к царапинам на хвостовике и может помешать полной установке.

Отзывы клиентов

Часто задаваемые вопросы о полутрубчатых заклепках с круглой головкой

Ниже приведены наиболее распространенные технические запросы, получаемые компанией Nuote Metals относительнополутрубчатые заклепки с круглой головкой.

В1: В чем разница между полутрубчатыми заклепками с круглой головкой и сплошными заклепками с круглой головкой? Когда мне следует использовать каждый?

О: Принципиальным отличием является полая полость в хвостовой части. Полутрубчатые заклепки с круглой головкой имеют неглубокое отверстие на конце, что позволяет уменьшить количество материала, который необходимо сместить во время установки. Для этого требуется всего 25–30 % усилия, необходимого для цельной заклепки того же диаметра. Сплошные заклепки с круглой головкой полностью прочны и требуют сильного сдавливания или ударов раскряжевкой. Для случаев, когда у вас есть доступ к обеим сторонам и вам нужен традиционный куполообразный вид, полутрубчатые заклепки с круглой головкой почти всегда являются лучшим выбором, поскольку они быстрее устанавливаются, вызывают меньшую нагрузку на окружающие материалы и обеспечивают более плотное соединение. Сплошные заклепки предназначены для экстремальных структурных нагрузок (например, при строительстве мостов, сосудов под давлением), где максимальная прочность на сдвиг является единственным приоритетом. Для общепромышленного применения, производства мебели, багажа и автомобилей компания Nuote Metals рекомендует полутрубчатые заклепки с круглой головкой из-за их сочетания классического внешнего вида и эффективности установки.

В2: Можно ли использовать полутрубчатые заклепки с круглой головкой в ​​дереве или пластике? Не потрескается ли материал?

Ответ: Да, но необходимы меры предосторожности.Полутрубчатые заклепки с круглой головкойМожет использоваться для обработки дерева, искусственной древесины (МДФ, фанера) и твердых пластиков (АБС, поликарбонат, акрил). Однако эти материалы не деформируются, как металл; хвостик заклепки в них не «врежется». Для дерева и пластика Nuote Metals рекомендует следующее. Сначала предварительно просверлите отверстие с зазором немного больше диаметра хвостовика (хвостовик + 0,2–0,3 мм). Во-вторых, для пластика сделайте фаску на входе и выходе отверстия, чтобы предотвратить возникновение напряжений. В-третьих, используйте опорную шайбу под хвостовиком, чтобы распределить силу зажима по большей площади — это предотвратит протягивание хвоста через материал. В-четвертых, устанавливайте заклепку контролируемым прессом, а не ударом молотка, чтобы избежать ударного растрескивания. Для очень хрупких пластиков (акрил, полистирол) мы рекомендуем вообще избегать механического крепления или использовать конструкцию с буртиками. Nuote Metals может поставлять полутрубчатые заклепки с круглой головкой и фланцевыми шайбами ​​большего размера специально для мягких материалов.

В3: Как выбрать правильную длину ствола для полутрубчатых заклепок с круглой головкой, если толщина стопки материала различается?

О: Длина ствола должна превышать общую толщину материала на 1,0–1,5 мм, чтобы обеспечить достаточное количество материала для формирования клинча. Например, если толщина стопки материала составляет 3,0 мм, выберите заклепку с длиной ствола 4,0–4,5 мм. Если толщина стопки различается (например, шарнир имеет две разные толщины), используйте самую толстую точку для определения длины ствола - клинч все равно будет формироваться на более тонких участках, хотя он может располагаться немного выше. В случае значительных отклонений (разница более 2 мм в сборке) компания Nuote Metals рекомендует либо использовать заклепки разной длины в разных зонах, либо спроектировать ступенчатый цилиндр с различной глубиной полости. Мы предлагаем нестандартную длину ствола с шагом 0,5 мм от 3 до 40 мм. Свяжитесь с нашей технической командой и сообщите толщину стопки вашего конкретного материала, и мы рассчитаем оптимальную длину ствола для ваших полутрубчатых заклепок с круглой головкой.

В4: Какие материалы доступны для полутрубчатых заклепок с круглой головкой, кроме стали? Предлагаете ли вы декоративную отделку?

О: Да, компания Nuote Metals производитполутрубчатые заклепки с круглой головкойв различных материалах и отделках. Для коррозионностойких применений мы предлагаем нержавеющую сталь (304 или 316) с пассивированной или дробеструйной обработкой. Для декоративного или электрического применения мы предлагаем латунь (C260) с натуральным лаком, античной, полированной или никелированной отделкой. Для легких сборок мы предлагаем алюминий (5056) с прозрачным или цветным анодированием. Для требований высокой прочности, легкости или немагнитности мы также можем изготовить полутрубчатые заклепки с круглой головкой из меди или фосфористой бронзы (для пружин). Наша самая популярная декоративная отделка видимых полутрубчатых заклепок с круглой головкой — это старинная латунь, которая придает винтажный потускневший вид, желательный для кожаных изделий и мебели. Никелированная латунь придает серебряному цвету современный вид. Для стальных заклепок стандартным является цинкование (прозрачное, синее или желтое), но мы также предлагаем черный оксид для матового черного цвета. Укажите материал и отделку в предложении, и Nuote Metals подтвердит наличие и минимальный объем заказа.

Почему стоит сотрудничать с Nuote Metals в области полутрубчатых заклепок с круглой головкой?

Выбор подходящего поставщика дляполутрубчатые заклепки с круглой головкойобеспечивает постоянную геометрию головки, надежный зажим и конкурентоспособную цену. Nuote Metals предлагает:

Диаметр головки от 3,2 мм до 18,0 мм (хвостовики от 2 мм до 10 мм)

Четыре семейства материалов: сталь, нержавеющая сталь, латунь, алюминий.

Восемь стандартных вариантов отделки, включая античную латунь и никелевую пластину.

Длина ствола на заказ — любая длина от 3 мм до 40 мм (применяется минимальный заказ)

Библиотека инструментов – более 50 стандартных матриц с круглыми головками, что позволяет сократить или исключить расходы на инструменты.

Пример программы – 20 бесплатных деталей из существующего инструмента.

Быстрые сроки выполнения заказа — 5–10 рабочих дней для размеров, имеющихся на складе.

Полная отслеживаемость – сертификаты материалов и отчеты о размерах для каждого заказа.

КонтактНовые металлысегодня, чтобы запросить образец упаковки или расценки на применение полутрубчатых заклепок с круглой головкой.
