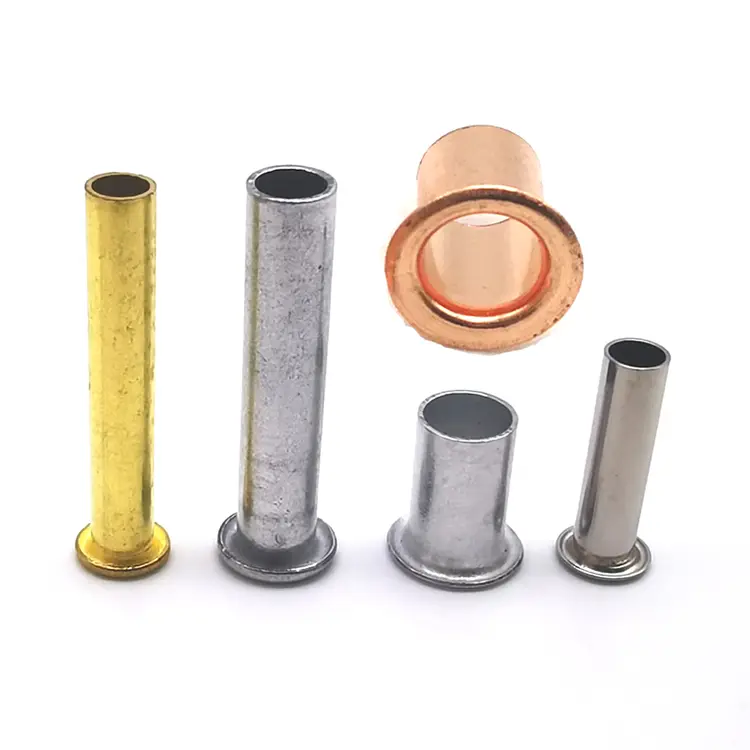

Трубчатые заклепки

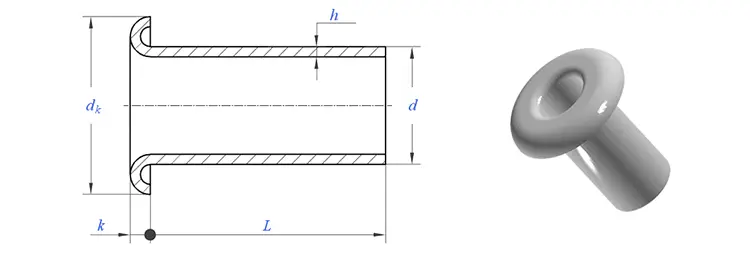

Трубчатая заклепка представляет собой короткую металлическую трубку с головкой на одном конце. Голяшка полая от хвоста до головы – полностью полая, а не частично. Во время установки тонкая стенка выкатывается наружу с очень небольшой силой, обычно 15–20% от силы, необходимой для сплошной заклепки.

Эту застежку вы выбираете, когда вам нужно что-то легкое, быстро застываемое и бережное к мягким материалам. Это самые легкие и быстросхватывающиеся постоянные крепежные детали. Если ваше приложение не требует максимальной прочности и вы хотите, чтобы производство развивалось быстро, ответом станут трубчатые заклепки.

Трубчатая заклепка против цельной или полутрубчатой: полая, которая меняет все

Варианты материалов – пять вариантов для пяти применений

Доступные типы головок: круглые, плоские, потайные.

Доступные варианты отделки

Одно реальное применение — насадка для шланга промышленного пылесоса

Производителю промышленных пылесосов требовался легкий и недорогой крепеж для крепления шланговых соединителей к пластиковым корпусам. Предыдущие саморезы со временем расшатались из-за вибрации. Твердые заклепки треснули тонкие пластиковые стены. Заказчику нужен был крепеж, который бы быстро схватывался, держался долго и не повреждал пластик.

Мы поставили трубчатые заклепки из оцинкованной стали — хвостовик 4,0 мм, круглая головка 7,5 мм, длина ствола 6,0 мм. Полностью полая конструкция расширялась наружу с минимальным усилием – пластик не растрескивался. Цинкование обеспечивало защиту от коррозии. Заказчик протестировал 1000 заклепок на 500 единицах. После 10 000 циклов вибрации – нулевое ослабление, ноль сбоев. Теперь они заказывают наши заклепки партиями по 300 000 штук в год.

От заготовки трубы до готовой заклепки – как мы их делаем

Трубчатые заклепки изначально представляют собой заготовку из настоящей металлической трубки — обрезанную по длине с головкой, сформированной на одном конце. Процесс одинаков независимо от материала, но для каждого материала требуются разные инструменты и скорости.

Закупка труб– Сертифицированный запас труб от утвержденных заводов. Каждая партия поставляется с сертификатом заводских испытаний и номером плавки.

Входной контроль– Заготовка труб проверяется на наружный диаметр (±0,02 мм), толщину стенок и состав материала. Спектрометр подтверждает класс материала. Материал, не соответствующий техническим требованиям, отбраковывается.

Резка труб– Трубка обрезается до точной длины заготовки. Каждая заготовка становится одной заклепкой.

Заголовок– Вырезанная заготовка трубы помещается в высадочный пресс. Твердосплавная матрица образует головку (круглую, плоскую или потайную) на одном конце. Полированные штампы предотвращают появление следов на поверхности.

Обрезка– Убрана вспышка вокруг края головы.

акробатика– Микрозаусенцы устранены.

Покрытие или покрытие (если указано)- Применяется по мере необходимости.

Окончательная проверка– 100% оптическая сортировка. Образец AQL проверен вручную. Выдан отчет о размерах, сертификат материала и сертификат соответствия.

Время выполнения образца:стандарт 5–7 дней; нестандартная оснастка: 15–20 дней.

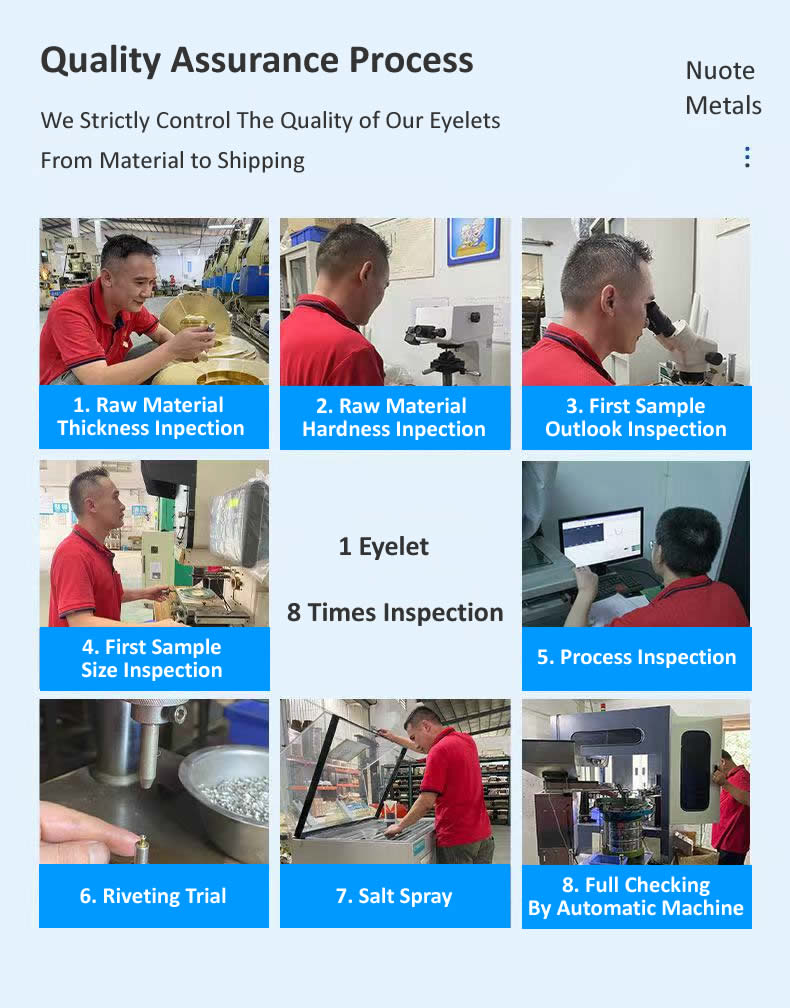

От материала до готовой заклепки – восемь вопросов, которые мы задаем перед отправкой

Каждая партия трубчатых заклепок проходит этот контрольный список. Мы не переходим к следующему этапу, пока не сможем ответить «да» на каждый вопрос.

До начала производства:

Трубка подходящего диаметра?— Проверяем внешний диаметр лазерным микрометром. Допуск: ±0,02 мм. Если он отключен, катушка не попадает в комнату резки.

Материал тот, что мы заказывали?– Спектрометр проверяет марку – сталь, нержавеющая сталь, латунь, медь или алюминий. Никаких догадок. Никаких замен.

После того, как сделаны первые 10 заклепок:

Они выглядят правильно?– Визуальный осмотр под увеличением. Трещины, заусенцы, неровности головок, следы на поверхности – любой дефект останавливает работу пресса.

Размеры правильные?– Внутренний диаметр, внешний фланец, длина цилиндра и толщина стенки измерены с помощью оптического компаратора. Перед началом производства все должно соответствовать чертежу.

Во время производства:

Мы остаёмся в измерении?– Операторы выдергивают 5 заклепок каждые 500 штук. Цифровые штангенциркули и датчики «годен/не годен» проверяют важные размеры. Любое смещение вызывает регулировку инструмента.

Прежде чем мы отправим:

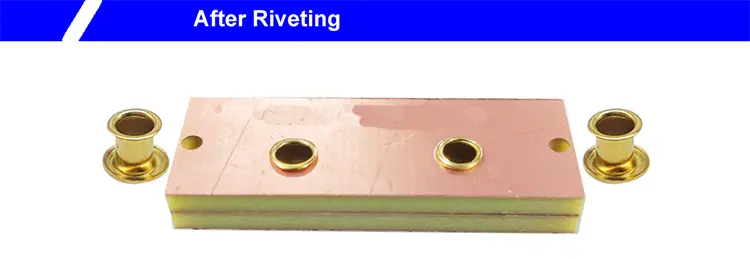

Правильно ли они установлены на вашем материале?– Каждые 2000 штук мы устанавливаем 3 заклепки на образец вашего фактического материала. Проверяем клинч на симметричность, герметичность, наличие трещин.

Адекватна ли защита от коррозии?– Для гальванических, анодированных или пассивированных заклепок мы проводим испытания в солевом тумане в соответствии с ASTM B117. Вместе с партией выдается сертификат.

Есть ли отказы?– Каждая заклепка проходит через оптическую сортировочную машину. Отклонения выбрасываются автоматически. Затем случайная выборка AQL проверяется вручную.

Трубчатая заклепка, отвечающая всем восьми вопросам, готова к отправке. Мы храним записи в течение пяти лет — если когда-либо возникнет проблема на месте, мы сможем отследить партию и получить полный файл.

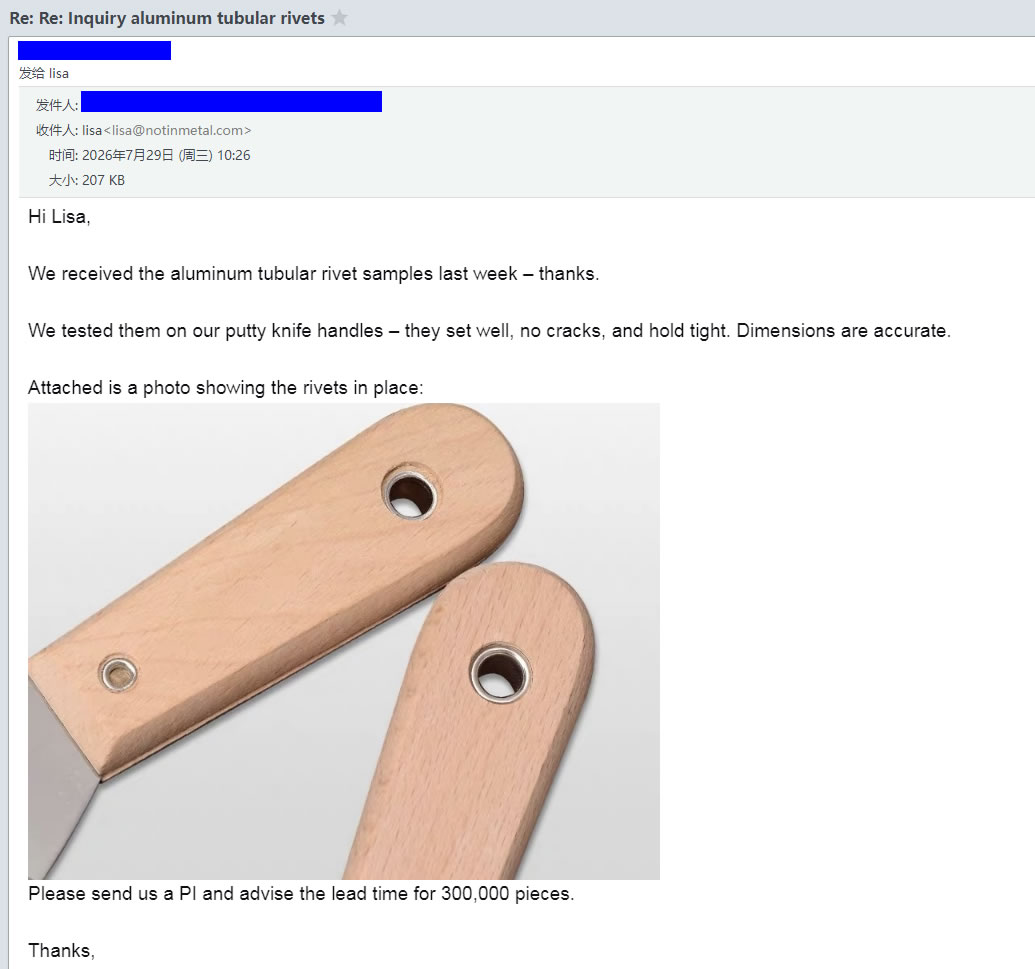

Что говорят наши клиенты – реальная обратная связь

Мы позволяем нашим клиентам говорить за нас. На изображениях выше показаны реальные отзывы производителей, которые использовали наши трубчатые заклепки в своих производственных линиях – от производителей пылесосов до производителей мебели и поставщиков автомобилей.

Они возвращаются к нам по тем же причинам:

Самая быстрая настройка– 15–20 % усилия заклепки, обеспечивает бесперебойную работу производства

Легкий– Полностью полая конструкция минимизирует дополнительную массу

Постоянное качество –Однородная толщина стенок, партия за партией

Надежная доставка– Образцы доставляются в течение 5–7 дней, производство по графику.

Три вопроса, на которые мы часто отвечаем

Вопрос: «Могу ли я получить образцы перед заказом продукции?»

О: Да, мы предлагаем образцы всей нашей продукции. Для существующих стандартных спецификаций образцы предоставляются бесплатно – вы платите только стоимость доставки. Для нестандартных размеров или нестандартных инструментов наличие образцов и время выполнения заказа зависят от конкретных требований. Пожалуйста, свяжитесь с нашим отделом продаж и предоставьте свой чертеж или спецификацию, и они сообщат стоимость образца и сроки доставки.

Вопрос: «Являются ли трубчатые заклепки тем же, что и полые заклепки?»

О: Да, это один и тот же продукт. Некоторые производители используют «трубку», другие – «полую». Конструкция идентична: полностью полый вал, изготовленный из обрезанной по длине трубы, с головкой на одном конце. Оба термина относятся к одному и тому же крепежу. В Nuote Metals мы используем оба термина как взаимозаменяемые.

Вопрос: «Как мне выбрать правильный материал для трубчатых заклепок?»

О: Выбор зависит от вашего приложения:

Если вы не уверены, пришлите нам сведения о своем приложении — мы порекомендуем подходящий материал с учетом вашей среды, требований к нагрузке и бюджета.
