Полутрубчатые заклепки с плоской головкой

Когда для соединения требуется идеально гладкая поверхность без выступающих головок заклепок, предпочтительным крепежом становятся полутрубчатые заклепки с плоской головкой. Эти компоненты сочетают в себе скромную эстетику потайной головки с эффективностью установки конструкции с полым концом.

Новые металлыпроизводит прецизионные крепежные детали уже более двух десятилетий. Наши полутрубчатые заклепки с плоской головкой используются в отраслях, где гладкость поверхности имеет большое значение — от внутренних панелей самолетов до корпусов бытовой электроники и архитектурных металлических конструкций.

Что такое полутрубчатые заклепки с плоской головкой?

Полутрубчатые заклепки с плоской головкой имеют неглубокую полую полость на хвостовом конце (обычно 30–50% длины хвостовика) и плоскую низкопрофильную головку на противоположной стороне. Термин «полутрубчатый» означает, что глубина полости составляет примерно половину общей длины хвостовика.

Определяющая характеристикаполутрубчатые заклепки с плоской головкойэто геометрия головы. В отличие от овальных или круглых головок, которые возвышаются над поверхностью, плоская головка при правильной установке находится на одном уровне с поверхностью материала или немного ниже нее.

Такая конструкция имеет три явных преимущества:

Гладкие внешние поверхности без зазубрин.

Меньшее усилие установки по сравнению с цельными заклепками (обычно 25–30% от усилия цельной заклепки)

Контролируемая деформация материала во время клинча

Различные типы головок заклепок, производимые Новые металлы

Компания Nuote Metals производит заклепки с различными типами головок, например, заклепки с плоской головкой, заклепки с круглой головкой, заклепки с потайной головкой, заклепки с ферменной головкой, заклепки с грибовидной головкой и т. д.

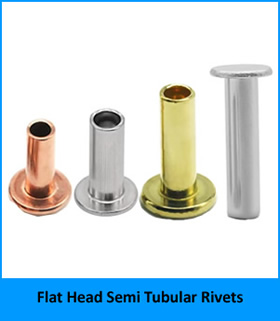

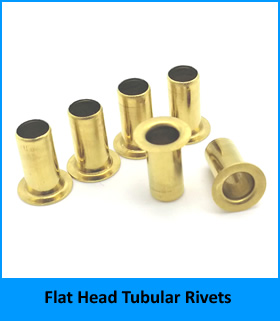

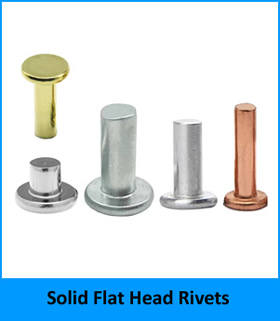

1. Заклепки с плоской головкой, в том числе сплошные заклепки с плоской головкой, полутрубчатые заклепки с плоской головкой, трубчатые заклепки с плоской головкой.

Хотите узнать больше о наших заклепках с плоской головкой? просто нажмите

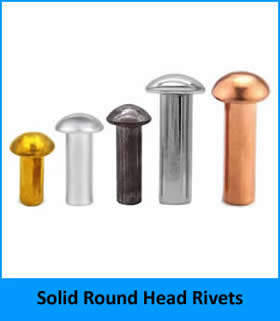

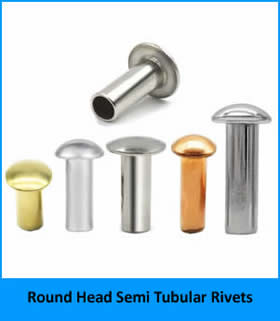

2. Заклепки с круглой головкой, включая сплошные заклепки с круглой головкой и полутрубчатые заклепки с круглой головкой.

Нажмите  чтобы узнать больше о наших заклепках с круглой головкой.

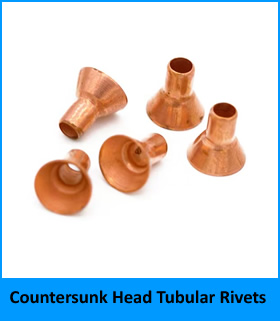

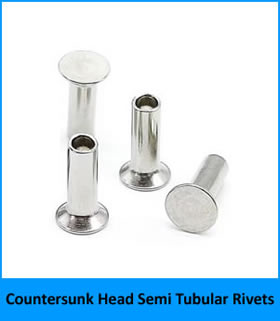

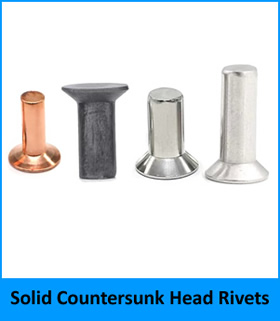

3. Заклепки с потайной головкой, в том числе сплошные заклепки с потайной головкой, полутрубчатые заклепки с потайной головкой, трубчатые заклепки с потайной головкой.

Если вы хотите получить дополнительную информацию о заклепках с потайной головкой, нажмите

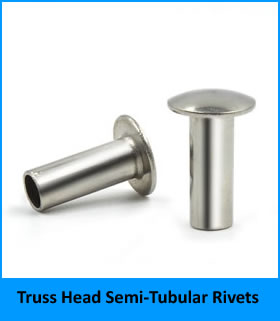

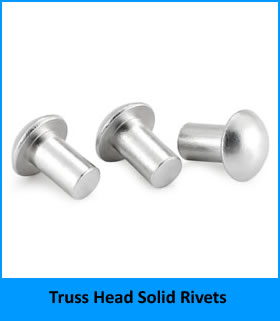

4. Заклепки с головкой фермы, включая сплошные заклепки с головкой фермы и полутрубчатые заклепки с головкой фермы.

Нужна дополнительная информация о заклепках с головкой фермы? Просто нажмите

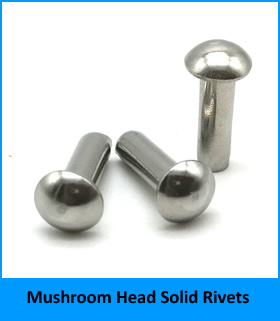

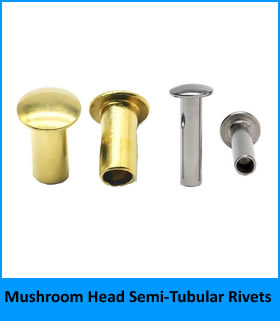

5. Заклепки с грибовидной головкой, в том числе сплошные заклепки с грибовидной головкой и полутрубчатые заклепки с грибовидной головкой.

Нажмите  чтобы получить более подробную информацию о наших заклепках с грибовидной головкой.

Почему стоит выбирать полутрубчатые заклепки с плоской головкой вместо других типов крепежа?

Прежде чем просматривать технические характеристики, подумайте, где Nuote Metals рекомендует полутрубчатые заклепки с плоской головкой вместо альтернатив:

Видимые поверхности продукта, где внешний вид имеет значение (потребительские товары, мебель, салон автомобиля)

Аэродинамические или гидродинамические применения, где выступающие головки создают сопротивление.

Скользящие или перекатывающиеся контактные поверхности, на которых поднятые головки могут мешать движению.

Тонкие материалы, которые не могут выдержать высокие усилия установки цельных заклепок.

Среды массового производства, требующие быстрой и последовательной установки

Сравнение с другими стилями головок заклепок

Подробные параметры продукта полутрубчатых заклепок Nuote Metals с плоской головкой

Все полутрубчатые заклепки с плоской головкой от Nuote Metals изготавливаются из низкоуглеродистой стали или алюминия, в зависимости от требований применения. Плоская головка разработана в соответствии с размерами потайной головки ISO 7823, что обеспечивает совместимость со стандартными зенковочными инструментами.

Характеристики материала

Стандартные размеры

Новые металлыпроизводит полутрубчатые заклепки с плоской головкой следующего стандартного размера. Нестандартные размеры доступны по запросу.

Допуски: диаметр хвостовика ±0,05 мм, диаметр головки ±0,1 мм, общая длина ±0,15 мм. Глубина полости составляет примерно 50% длины ствола стандартных полутрубчатых заклепок.

Данные о механических характеристиках (сталь, диаметр 3 мм)

Применение полутрубчатых заклепок с плоской головкой

Новые металлыпоставляет полутрубчатые заклепки с плоской головкой для отраслей, требующих гладкой поверхности. Ниже приведены наиболее распространенные случаи использования:

Аэрокосмическая промышленность и авиация

Крепление внутренней панели салона

Верхние контейнеры для хранения вещей

Монтаж камбузного оборудования

Чехлы на направляющие сидений и панели отделки

Отделка заподлицо предотвращает зацепление за одежду пассажиров и снижает сопротивление в чувствительных к воздушному потоку зонах.

Бытовая электроника

Сборка корпуса ноутбука и планшета

Крепление корпуса блока питания

Крепление решетки динамика

Крышки батарейного отсека

Заклепки с плоской головкой позволяют создавать устройства с тонким профилем без открытых крепежных элементов.

Автомобильные Интерьеры

Крепление обшивки дверной панели

Сборка компонентов приборной панели

Накладки на крепления ремня безопасности

Крепление опоры потолка

Гладкая поверхность улучшает эстетику интерьера и предотвращает повреждение обивки.

Архитектурные Металлоконструкции

Сборка перил и балюстрады

Крепление декоративной металлической панели

Внутренняя отделка лифта

Строительство выставочного стенда

Заклепки с плоской головкой создают чистые, профессионально видимые соединения.

Производство мебели

Металлические каркасы стульев и столов (нижняя часть, где видна голова)

Фасады ящиков шкафа для документов

Монтажные пластины запорного механизма

Декоративная застежка-вкладыш из металла.

Обеспечение качества – EEAT на практике

Новые металлыдемонстрирует опыт, компетентность, авторитетность и доверие посредством документированных производственных процессов и поддающихся проверке данных о качестве.

Опыт точной холодной высадки

Наше производство уже более 20 лет производит полутрубчатые заклепки с плоской головкой. Мы используем высокоскоростные машины холодной высадки с контролем размеров в процессе обработки. Каждая заклепка формируется в ходе единого непрерывного процесса, что обеспечивает постоянную геометрию головки и глубину концентрических полостей.

Знание геометрии потайной головки

Заклепки с плоской головкой требуют точного контроля угла головки. Компания Nuote Metals использует проекторы оптического профиля для проверки угла головки (90° или 100° по спецификации заказчика) и концентричности головки к хвостовику. Наш допуск на угол головки составляет ±1°, что превышает общие отраслевые стандарты.

Авторитетность через соответствие

Наши полутрубчатые заклепки с плоской головкой производятся для:

ANSI/ASME B18.1.2 (маленькие сплошные заклепки – применяются размеры потайной головки)

ISO 14581 (Заклепки с потайной плоской головкой)

ISO 9001:2015 Системы менеджмента качества

Соответствие RoHS для электронных приложений

Доверие через документацию

Компания Nuote Metals предоставляет сертификат анализа (CoA) к каждой партии полутрубчатых заклепок с плоской головкой, включая:

Сертификат на сырье (протокол заводских испытаний)

Журнал контроля размеров (диаметр головки, диаметр хвостовика, общая длина, глубина полости)

Результаты испытаний на твердость (шкала Роквелла)

Протокол проверки качества поверхности

Проверка угла потайной головки

Руководство по установке полутрубчатых заклепок с плоской головкой

Правильная установка полутрубчатых заклепок с плоской головкой требует внимания к подготовке зенковки. Выполните следующие действия от Nuote Metals:

Предустановочная подготовка

Раззенковать верхнее отверстие с помощью сверла или зенкера, соответствующего углу головки заклепки (90° или 100°).

Глубина зенковки должна быть такой, чтобы головка заклепки находилась на 0,05–0,10 мм ниже поверхности материала.

Просверлите сквозное отверстие диаметром = диаметру хвостовика + 0,25 мм (0,010 дюйма).

Удалите заусенцы с обеих сторон отверстия, чтобы обеспечить плавную установку заклепки.

Способы установки

Метод 1 — Ручной заклепочный станок с плоской матрицей

Вставьте заклепку через подготовленные отверстия (головка входит в потайную сторону)

Поместите сеттер с плоской мордой напротив полого хвоста.

Ударьте сеттера молотком, чтобы выкатить хвост наружу.

Остановитесь, когда хвост сформируется в плоский, ровный клинч.

Способ 2 – Пневматический пресс (рекомендуется для производства)

Используйте заклепочный пресс с плоской наковальней и регулируемым ограничителем глубины.

Применяйте контролируемое давление до тех пор, пока полый хвост полностью не расширится.

Убедитесь, что головка находится на одном уровне с поверхностью или под ней.

Метод 3 – Орбитальная клепка (для деликатных сборок)

Для электроники или тонких материалов орбитальная (спиновая) клепка обеспечивает низкую радиальную силу.

Этот метод сводит к минимуму нагрузку на материал и предотвращает повреждение головки.

Постинсталляционный осмотр

Проведите пальцем по головке заклепки – она не должна зацепляться или выступать.

Проверьте загнутый хвост – он должен быть однородным, без трещин.

Выполните испытание на растяжение образцов заклепок, чтобы проверить прочность зажима.

Часто задаваемые вопросы о полутрубчатых заклепках с плоской головкой

Ниже приведены наиболее распространенные технические запросы, получаемыеНовые металлыотносительно полутрубчатых заклепок с плоской головкой.

В1: В чем разница между полутрубчатыми заклепками с плоской головкой и стандартными сплошными заклепками с плоской головкой? Почему я выбрал полутрубчатую версию?

A: Принципиальным отличием является полая полость в хвостовой части полутрубчатых заклепок с плоской головкой. Твердые заклепки с плоской головкой не имеют полости и требуют высокой сжимающей силы (с использованием расклепочного стержня или заклепочного пистолета) для формирования хвостовой части. Полутрубчатые заклепки требуют примерно на 70–75% меньше установочного усилия, поскольку наружу необходимо выкатывать только тонкую стенку полой секции. Это меньшее усилие приводит к более быстрой установке, снижению утомляемости оператора и уменьшению риска деформации тонких или деликатных материалов. Кроме того, полутрубчатые заклепки обеспечивают более стабильную затяжку при массовом производстве, поскольку смещение материала предсказуемо. Nuote Metals рекомендует полутрубчатые заклепки с плоской головкой для любого применения, где сборка включает тонкий листовой металл (менее 2 мм), пластмассы или композиты. Цельные заклепки по-прежнему предпочтительны при экстремальных нагрузках на конструкцию, где единственным приоритетом является максимальная прочность на сдвиг.

Вопрос 2. Как выбрать правильную длину ствола для полутрубчатых заклепок с плоской головкой, если толщина стопки материала различается в зависимости от сборки?

Ответ: Это обычная проблема в сборках со ступенчатыми или коническими стопками материалов. Длина ствола полутрубчатых заклепок с плоской головкой должна быть достаточной, чтобы пройти через самую толстую часть стопки материала плюс дополнительные 1,0–1,5 мм для образования клинча. Для переменной толщины Nuote Metals рекомендует один из двух подходов. Во-первых, используйте самую толстую стопку материала, чтобы определить длину ствола — заклепка по-прежнему будет работать на более тонких участках, хотя клинч может располагаться немного выше. Во-вторых, при значительном отклонении толщины (разница более 2 мм) рассмотрите возможность использования заклепок двух разных длин в разных зонах сборки. Наши стандартные производственные допуски допускают изменение длины ствола в пределах ±0,15 мм, что соответствует стандартным производственным отклонениям. Для крайних случаев Nuote Metals предлагает ступенчатые конструкции стволов, в которых глубина полости варьируется вдоль хвостовика — свяжитесь с нашей технической командой для индивидуального проектирования.

Вопрос 3: Можно ли использовать полутрубчатые заклепки с плоской головкой в ​​глухих случаях, когда после сборки нет доступа к хвостовой части?

О: Нет. По определению, полутрубчатые заклепки с плоской головкой требуют доступа к обеим сторонам узла. Головка устанавливается с одной стороны, а хвостовая часть должна быть доступна для применения установочного инструмента (молотка, пресса или заклепочника). Для глухих применений, где доступна только одна сторона, Nuote Metals рекомендует использовать вытяжные заклепки (также известные как выталкивающие заклепки) или самопробивные заклепки. Однако, если вам требуется плоская головка для глухих заклепок, рассмотрите наши глухие заклепки с плоской головкой (вытяжного типа с потайной головкой) – это другое семейство продуктов, но они обеспечивают аналогичную заподлицо. Свяжитесь с Nuote Metals и сообщите о ваших конкретных ограничениях доступа, и мы порекомендуем подходящий тип крепежа.

Вопрос 4: Как угол головки (90° или 100°) влияет на эффективность полутрубчатых заклепок с плоской головкой?

A: Угол головки определяет, как заклепка поместится в потайное отверстие. Nuote Metals производит полутрубчатые заклепки с плоской головкой и углом головки 90° или 100°. Головка 90° является традиционным стандартом для крепежных изделий дюймовой системы и по-прежнему широко распространена в промышленности Северной Америки. Головка с углом 100° соответствует стандартам ISO и аэрокосмической отрасли (например, заклепки NAS) и обеспечивает немного более мелкую зенковку, что снижает концентрацию напряжений вокруг отверстия. Для большинства общих применений оба угла функционируют одинаково при условии, что зенкер соответствует углу головки заклепки. Главное правило таково: никогда не смешивайте углы. Заклепка с углом 100° в зенковке с углом 90° будет гордо стоять на поверхности; заклепка с углом 90° в зенковке с углом 100° будет находиться ниже поверхности, но может раскачиваться или не сядет должным образом. Компания Nuote Metals четко обозначает угол наклона головки на всех упаковках и сертификатах продукции. В случае сомнений запросите образцы для проверки соответствия.

Почему стоит сотрудничать с Nuote Metals в области полутрубчатых заклепок с плоской головкой?

Правильный выбор поставщика гарантирует постоянную геометрию головки, надежность крепления и конкурентоспособные цены. Nuote Metals предлагает:

Наличие на складе: более 3000 распространенных размеров на складе (сталь и алюминий)

Изготовление на заказ: оснастка для нестандартных диаметров, углов головки или глубины полостей.

Конкурентоспособный минимальный заказ: 10 000 штук стандартных размеров; 50 000 штук нестандартных размеров

Бесплатные образцы: доступны для имеющихся на складе размеров (доставка оплачивается клиентом).

Техническая поддержка: руководство по установке, рекомендации по инструментам настройки и устранение неполадок.

Глобальная доставка: логистическая поддержка в Северную Америку, Европу, Азиатско-Тихоокеанский регион и Южную Америку.

100% проверка: каждая партия проверяется перед отправкой с сохранением образцов.

Свяжитесь с Nuote Metals сегодня, чтобы запросить комплект образцов, габаритный чертеж или расценки на применение полутрубчатых заклепок с плоской головкой.
