Полуполые заклепки с грибовидной головкой

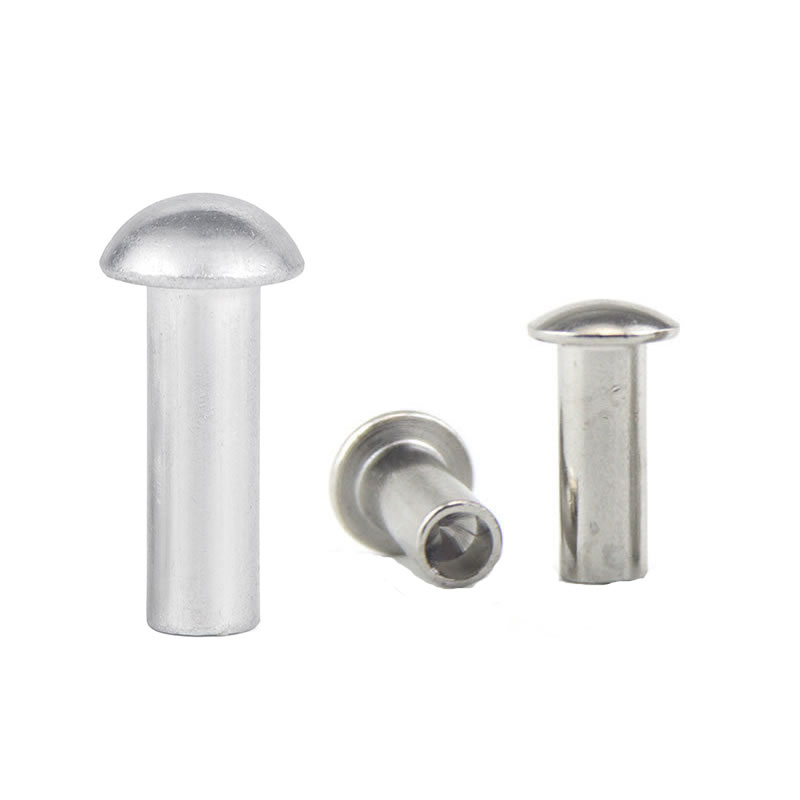

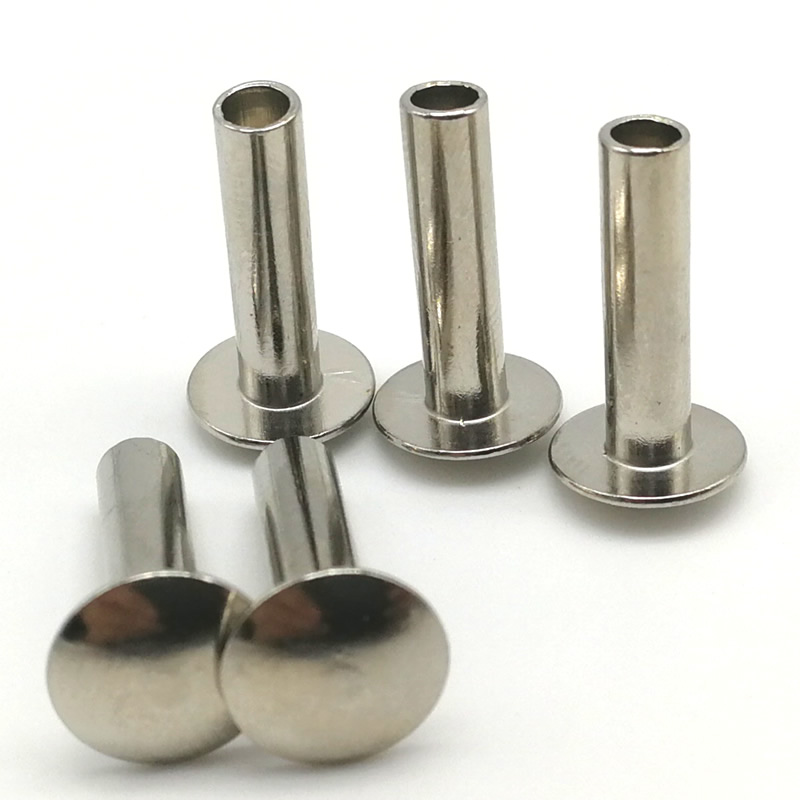

Когда заклепке необходимо зажимать мягкие материалы, не протягивая ее, форма головки имеет большее значение, чем хвостовик. Круглая голова концентрирует силу. Плоская голова может зарыться. Нополуполая заклепка с грибовидной головкой– благодаря широкой, плавно закругленной верхней части – распределяет нагрузку, как встроенная шайба, сохраняя при этом низкий законченный вид.

Новые металлыпроизводит полуполые заклепки с грибовидной головкой из низкоуглеродистой стали, нержавеющей стали и латуни, используя высокоскоростную холодную высадку. Полуполая полость снижает усилие установки примерно на 70 % по сравнению со сплошными заклепками, что делает их идеальными для автоматизированной сборки и деликатных материалов.

Ниже мы сначала даем вам технические характеристики, а затем показываем два реальных применения, в которых наши заклепки решали конкретные проблемы сборки.

Технические параметры – что отличает эту головку

Геометрия головы

Головка гриба шире и ниже круглой головки, но не такая широкая, как ферменная. Он расположен посередине — идеально подходит для пластиковых, тонких металлических и композитных сборок, где протягивание является проблемой, но головка фермы будет выглядеть слишком громоздкой.

Варианты материалов и отделки

 Стандартные размеры (сталь, хвостовик 3–8 мм)

Допуски: диаметр хвостовика ±0,05 мм, диаметр головки ±0,15 мм, высота головки ±0,10 мм, длина ±0,15 мм. Возможна нестандартная длина и диаметр головки.

Механические свойства (стальная грибовидная головка 5 мм, вставленная в АБС-пластик толщиной 2 мм)

Различные типы головок заклепок, производимые Новые металлы

Компания Nuote Metals производит заклепки с различными типами головок, например, заклепки с плоской головкой, заклепки с круглой головкой, заклепки с потайной головкой, заклепки с ферменной головкой, заклепки с грибовидной головкой и т. д.

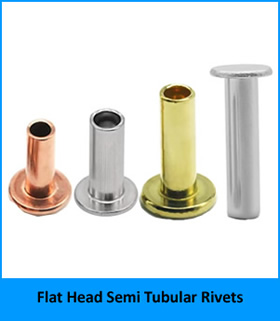

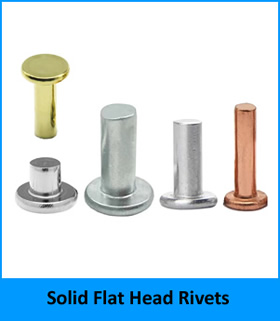

1. Заклепки с плоской головкой, в том числе сплошные заклепки с плоской головкой, полутрубчатые заклепки с плоской головкой, трубчатые заклепки с плоской головкой.

Хотите узнать больше о наших заклепках с плоской головкой? просто нажмите

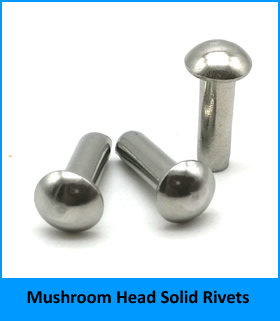

2. Заклепки с круглой головкой, включая сплошные заклепки с круглой головкой и полутрубчатые заклепки с круглой головкой.

Нажмите  чтобы узнать больше о наших заклепках с круглой головкой.

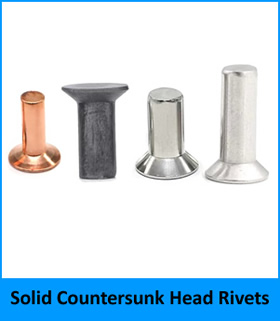

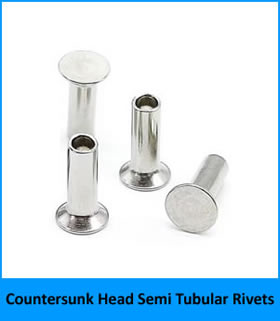

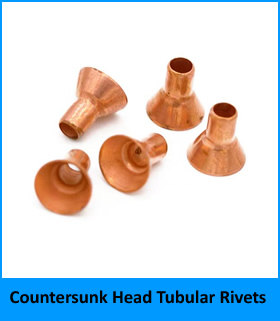

3. Заклепки с потайной головкой, в том числе сплошные заклепки с потайной головкой, полутрубчатые заклепки с потайной головкой, трубчатые заклепки с потайной головкой.

Если вы хотите получить дополнительную информацию о заклепках с потайной головкой, нажмите

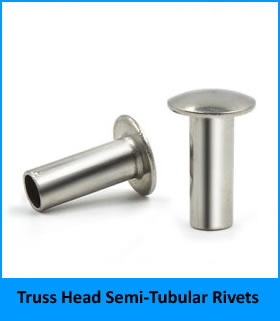

4. Заклепки с головкой фермы, включая сплошные заклепки с головкой фермы и полутрубчатые заклепки с головкой фермы.

Нужна дополнительная информация о заклепках с головкой фермы? Просто нажмите

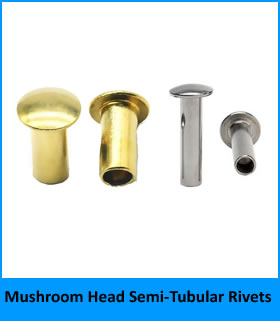

5. Заклепки с грибовидной головкой, включая сплошные заклепки с грибовидной головкой и полутрубчатые заклепки с грибовидной головкой.

Нажмите  чтобы получить более подробную информацию о наших заклепках с грибовидной головкой.

Два реальных применения – от роликов до стульев

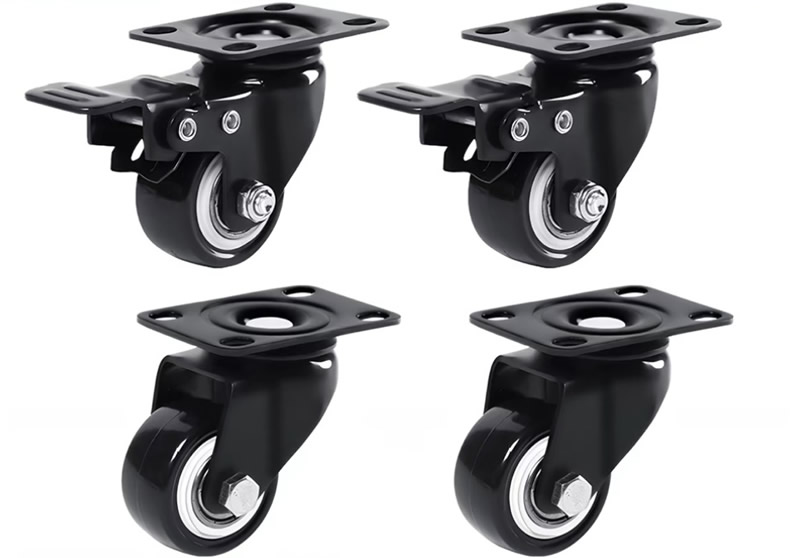

1. Поворотное роликовое колесо – крепление на штоке (сталь, оцинкованная)

Производителю роликов для офисных стульев потребовалось прикрепить вынос колеса к кронштейну. В оригинальной конструкции использовалась прочная заклепка, но большая сила установки деформировала корпус вертлюга. Они попробовали использовать полупустую заклепку с круглой головкой, но со временем головка прошла через тонкий металлический кронштейн.

Мы рекомендовалиПолуполая заклепка со стальной грибовидной головкой– Хвостовик 6 мм, диаметр головки 15 мм, оцинкованный. Широкая грибовидная головка распределяла нагрузку по поверхности кронштейна, предотвращая его протягивание. Полуполая полость снизила усилие установки на 70 %, исключив деформацию. Цинковое покрытие соответствовало существующей отделке. После 100 000 циклов динамической нагрузки ни одна заклепка не ослабла и не вышла из строя. Заказчик переоборудовал все модели роликов на нашу заклепку с грибовидной головкой.

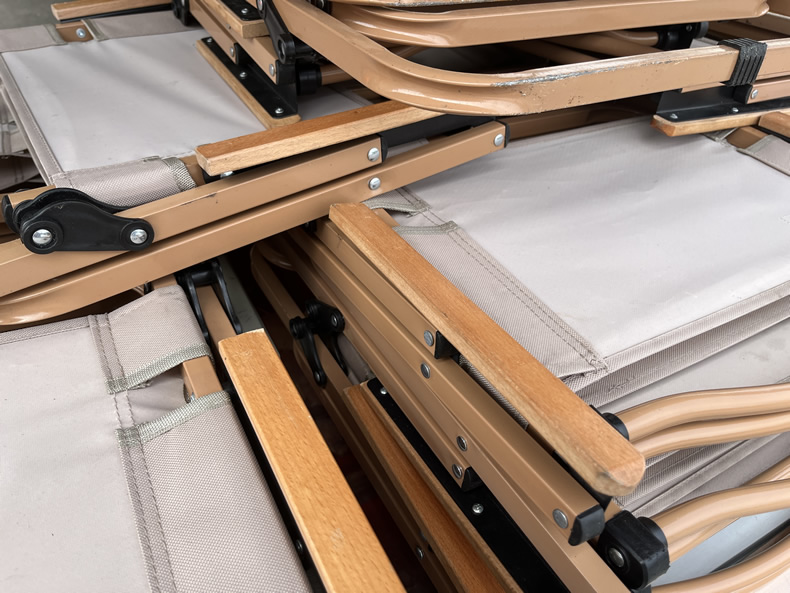

2. Складной стул – шарнир сиденья (сталь, оцинкованная)

Производитель складных стульев столкнулся с другой проблемой: заклепка с круглой головкой в ​​точке шарнира зацепилась за тканевые чехлы сидений. Головка высотой 2,8 мм (для хвостовика 5 мм) зацепилась за лямку при складывании. Клиенты жаловались. Производитель также хотел, чтобы головка была более широкой, чтобы заклепка не наклонялась в отверстии слишком большого размера.

Новые металлы поставилаПолуполая заклепка со стальной грибовидной головкой– Хвостовик 5 мм, диаметр головки 11 мм, оцинкованный. Высота головки составляла всего 1,6 мм — достаточно мало, чтобы очистить ткань. Головка диаметром 11 мм перекрыла неаккуратное отверстие без использования шайбы. Цинковое покрытие выдержало 72 часа воздействия соляного тумана при использовании внутри и снаружи помещений. После двух производственных циклов общим объемом 150 000 стульев клиент сообщил об отсутствии жалоб на зацепы и поломок петель.

Как мы производим полуполые заклепки с грибовидной головкой – холодная высадка

Грибовидную головку сформировать сложнее, чем круглую, потому что широкий и низкий купол требует точной подачи металла. Наш процесс:

1. Тяга проволоки. Входящая проволока (сталь 1008, нержавеющая сталь 304 или латунь C260) вытягивается до точного диаметра хвостовика.

2. Обрезка: проволока обрезается до нужной длины.

3. Первый удар (квадратирование). Заготовка центрируется и возводится в квадрат.

4. Второй удар (предварительная высадка) – твердосплавная матрица грубо формирует грибовидный купол.

5. Третий удар (последний заголовок). Куполу придается окончательная форма и плоскостность.

6. Прокалывание. Твердосплавный пуансон создает полупустую полость.

7. Обрезка (опционально) – удаляет засветку с края головки.

8. Галтовка – удаление заусенцев и полировка.

9. Покрытие – цинкование, нанесенное собственными силами или сертифицированным партнером.

Мы используем твердосплавные головки, отполированные до Ra 0,1 мкм. Купол имеет гладкий, постоянный радиус – без плоских пятен и следов инструментов.

Для получения подробной информации, пожалуйста, посмотрите видео ниже:

Гарантия качества – что мы обеспечиваем

Каждая партия полуполых заклепок с грибовидной головкой от Nuote Metals включает в себя:

• Сертификат заводских испытаний (химический состав материалов, растяжение, твердость)
• Отчет о проверке размеров (10 штук: диаметр головки, высота головки, хвостовик, длина, глубина полости)
• Отчет о толщине покрытия (цинкование)
• Сертификат соответствия (подписанный, с возможностью отслеживания партии)

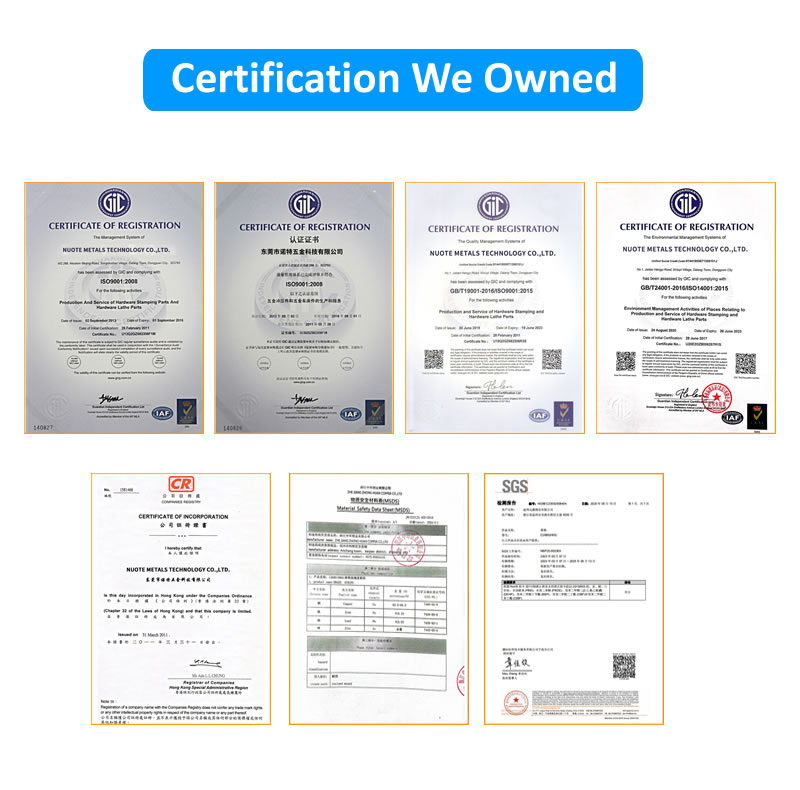

Мы сертифицированы по стандарту ISO 9001:2015. Соответствие RoHS и REACH является стандартным.

Прозрачная политика

• Образцы— 20 бесплатных штук (доставку оплачивает клиент)
• минимальный заказ– 2000 штук (сталь, стандартные размеры)
• Время выполнения(акции) – 5–7 рабочих дней
• Время выполнения(кастомный ствол) – 12–15 рабочих дней
• Стоимость оснастки– Нет для стандартных инструментов с грибовидной головкой (размеры 3–8 мм)

Три вопроса, на которые мы часто отвечаем

Вопрос 1: В корпусе ролика использовался хвостовик диаметром 6 мм и грибовидная головка диаметром 15 мм. Это соотношение 2,5:1. Какой максимальный диаметр головки можно изготовить для данного хвостовика?

Ответ: Для холодной высадки максимальный практический диаметр головки примерно в 2,8 раза превышает диаметр хвостовика. Кроме того, металл не может полностью затекать в полость штампа, не создавая складок и пустот. Для хвостовика диаметром 6 мм самая большая грибная головка, которую мы можем надежно изготовить, составляет 17 мм. Для хвостовика диаметром 5 мм пределом является 14 мм. Если вам нужна более широкая головка, мы рекомендуем перейти на ферменную головку или добавить отдельную шайбу. Что касается корпуса ролика, то 15 мм было в пределах наших возможностей и отлично сработало.

Вопрос 2: Можно ли использовать полуполые заклепки с грибовидной головкой в ​​пластике, не повредив при этом бобышку?

О: Да, это одно из главных преимуществ грибовидной головки. Широкий низкий купол распределяет установочное усилие на большую площадь, чем круглая головка. Для пластика мы рекомендуем длину ствола ровно на 1,0–1,5 мм больше толщины материала. Также используйте пресс (не молоток), чтобы прикладывать постоянную силу. В корпусе складного стула петля была металлической, но мы использовали заклепки с грибовидной головкой из АБС-пластика и поликарбоната, что дало хорошие результаты. Отправьте нам образец пластика, и мы проведем тестирование.

Вопрос 3: Ваша стандартная грибовидная головка имеет большой радиус кромки. Это необходимо?

А: Да. Радиус не косметический — он предотвращает врезание головки в мягкие материалы. Острый край под головкой будет действовать как нож, когда материал сгибается. Головка гриба имеет непрерывный радиус 0,3–0,5 мм от ножки до внешнего края. Это устраняет источники стресса. Для ролика этот радиус предотвратил растрескивание кронштейна вокруг отверстия для заклепки. Что касается стула, это предохраняло ткань от изнашивания. Если вам нужна более острая кромка (например, в декоративных целях), мы можем изменить инструмент, но предупредим вас о компромиссе.

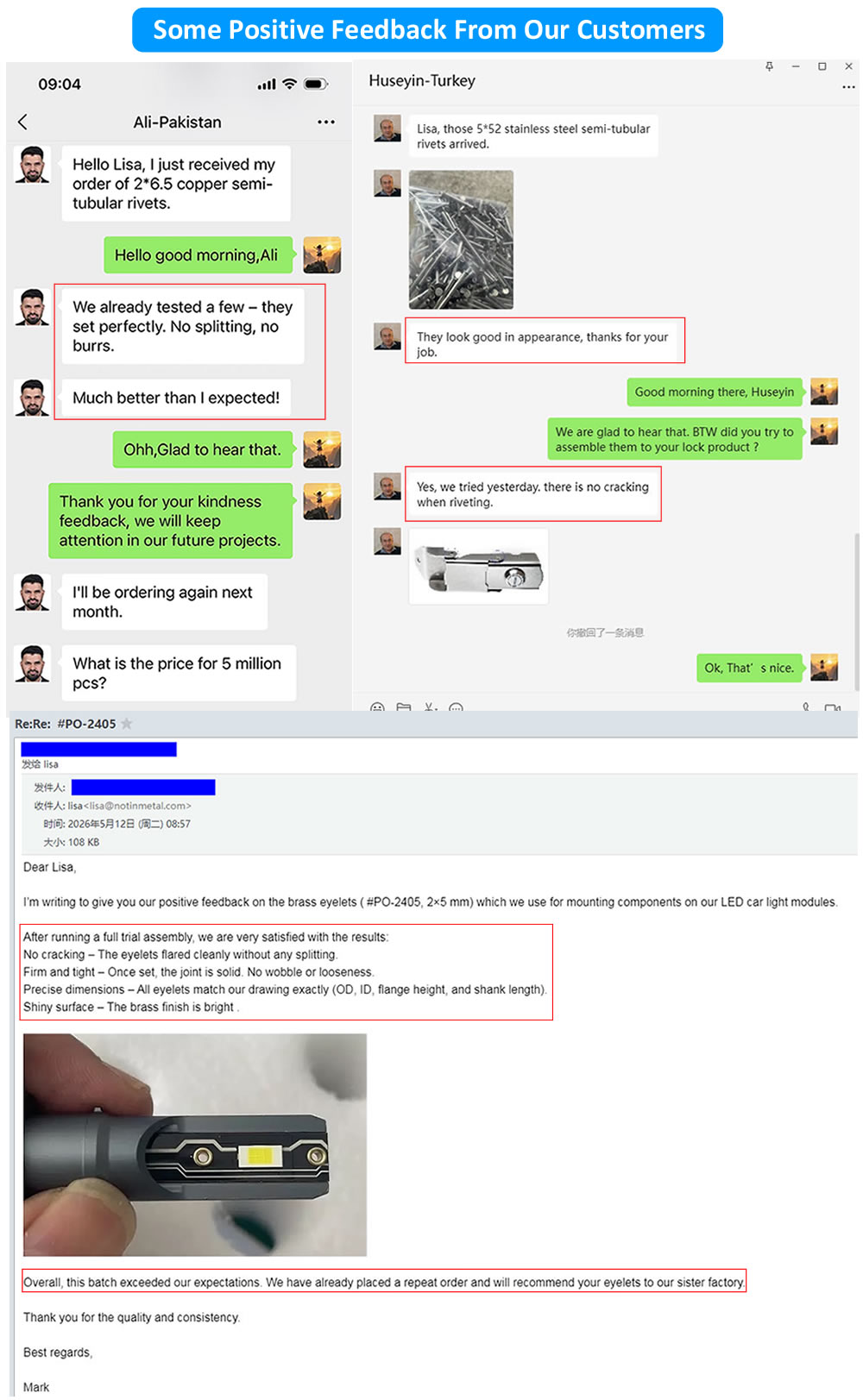

Что сказали клиенты, с которыми мы сотрудничали?

Подтвердите соответствие вашей фактической сборке

Каждый материал ведет себя по-разному. Вместо того, чтобы гадать, мы предлагаем простой тест. Сообщите нам диаметр хвостовика, длину ствола и материал. Мы изготовим небольшую партию и отправим ее вам. Установите их в свой реальный компонент. Измерьте клинч. Проверьте профиль головы. Только после этого определитесь с производством.

КонтактНовые металлы— пришлите свой чертеж или просто характеристики.
