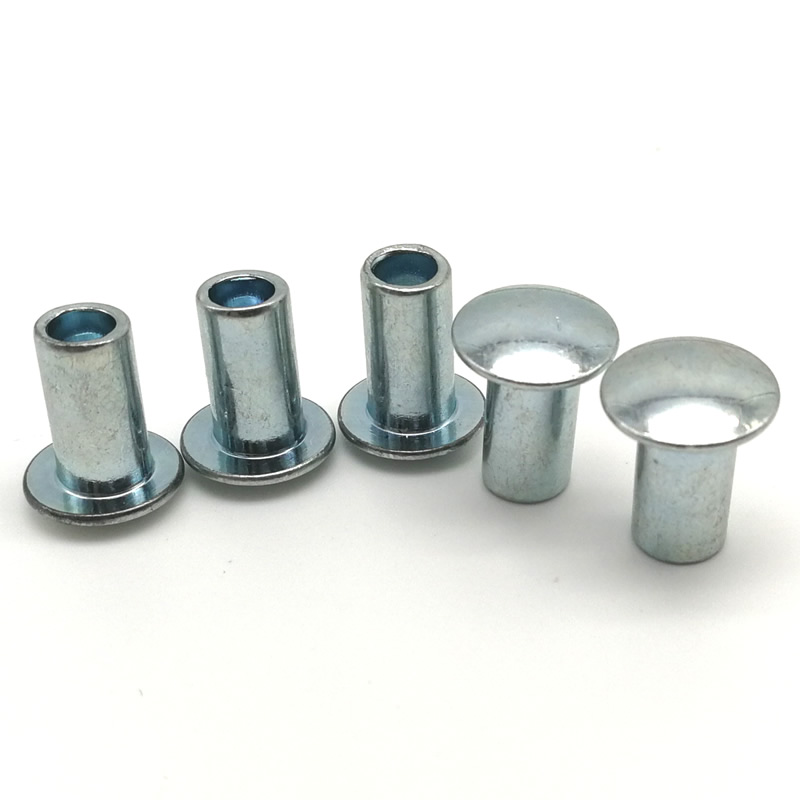

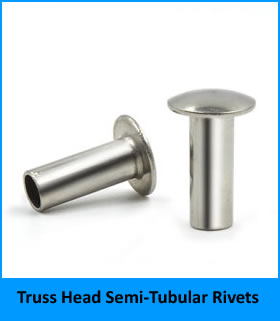

Полутрубчатые заклепки с ферменной головкой

Если в работе используются отверстия слишком большого размера, мягкие материалы или тонкие подложки, стандартная головка заклепки может не обеспечить достаточную площадь поверхности для предотвращения прорыва.полутрубчатая заклепка с головкой фермыимеет очень широкий низкопрофильный купол (обычно в 2,2–2,8 раза больше диаметра хвостовика), который распределяет силу зажима по большей площади. В сочетании с полупустой полостью, которая снижает усилие установки до 70 %, эта заклепка является предпочтительным выбором для пластмасс, композитов и тонких металлов.

Новые металлыпроизводит полутрубчатые заклепки с ферменной головкой из низкоуглеродистой стали, нержавеющей стали (304/316), алюминия и латуни, используя высокоскоростную холодную высадку. В этом руководстве представлены два практических примера из реальной жизни, полные технические характеристики и наша прозрачная политика в области качества.

Реальное применение наших заклепок

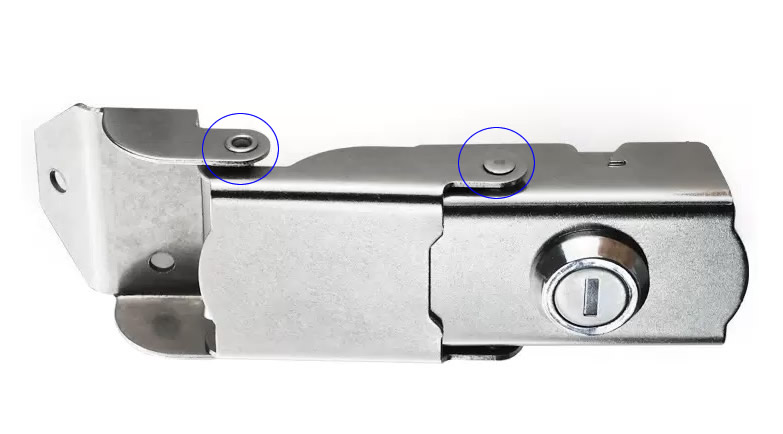

Случай 1 – узел запорного механизма из нержавеющей стали

Производителю промышленных навесных замков требовалась заклепка, которая бы зафиксировала внутреннюю запирающую пластину, не повредив литой цинковый корпус. Мы поставили полутрубчатые заклепки со ферменной головкой из нержавеющей стали 304 (диаметр 4 мм, длина ствола 6 мм). Очень широкая головка диаметром 9 мм перекрывала большое зазорное отверстие и не позволяла заклепке прорваться при многократном усилии защелки менее 300 Н. После 50 000 циклических испытаний ни одно не ослабло. Заказчик отметил, что конструкция головки фермы позволила исключить вторичную шайбу.

Случай 2 – Соединение панели алюминиевого садового забора

Компании, занимающейся ограждением жилых домов, требовался легкий, устойчивый к коррозии крепеж для крепления алюминиевых опор к горизонтальным перекладинам. Мы рекомендуем полутрубчатые заклепки с алюминиевой ферменной головкой (диаметр 5 мм, длина ствола 10 мм) с прозрачным анодированным покрытием. Широкая головка диаметром 11 мм плотно прилегает к тонкой алюминиевой трубке, предотвращая появление ямочек. Полуполая полость позволяла производить настройку вручную с помощью ручного сжимателя. После двух лет эксплуатации на открытом воздухе ни на одной заклепке не было выявлено гальванической коррозии или ослабления.

Различные типы головок заклепок, производимые Новые металлы

Компания Nuote Metals производит заклепки с различными типами головок, например, заклепки с плоской головкой, заклепки с круглой головкой, заклепки с потайной головкой, заклепки с ферменной головкой, заклепки с грибовидной головкой и т. д.

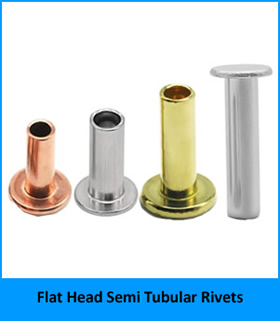

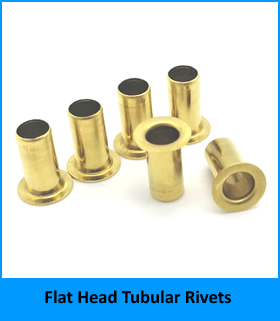

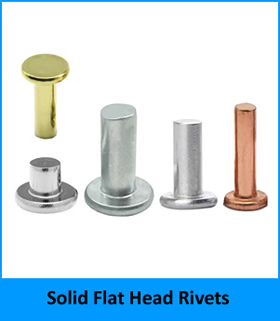

1. Заклепки с плоской головкой, в том числе сплошные заклепки с плоской головкой, полутрубчатые заклепки с плоской головкой, трубчатые заклепки с плоской головкой.

Хотите узнать больше о наших заклепках с плоской головкой? просто нажмите

2. Заклепки с круглой головкой, включая сплошные заклепки с круглой головкой и полутрубчатые заклепки с круглой головкой.

Нажмите  чтобы узнать больше о наших заклепках с круглой головкой.

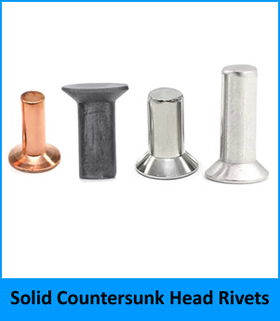

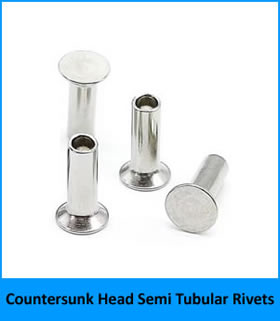

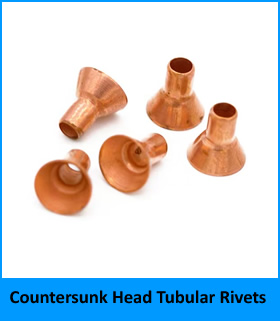

3. Заклепки с потайной головкой, в том числе сплошные заклепки с потайной головкой, полутрубчатые заклепки с потайной головкой, трубчатые заклепки с потайной головкой.

Если вы хотите получить дополнительную информацию о заклепках с потайной головкой, нажмите кнопку

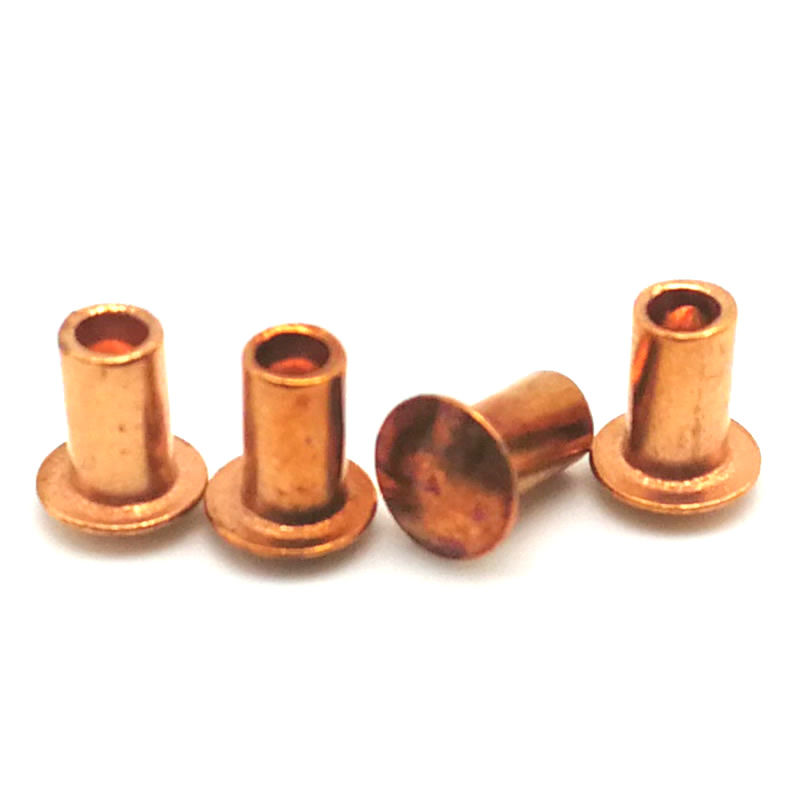

4. Заклепки с головкой фермы, включая сплошные заклепки с головкой фермы и полутрубчатые заклепки с головкой фермы.

Нужна дополнительная информация о заклепках с головкой фермы? Просто нажмите

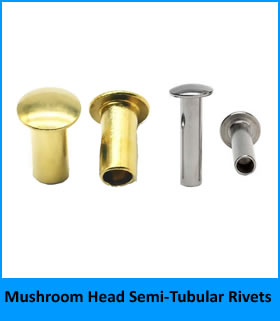

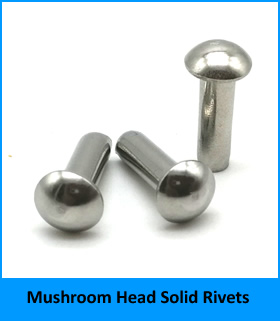

5. Заклепки с грибовидной головкой, включая сплошные заклепки с грибовидной головкой и полутрубчатые заклепки с грибовидной головкой.

Нажмите  чтобы получить более подробную информацию о наших заклепках с грибовидной головкой.

Хотите знать, как изготавливается заклепка? просто посмотрите это видео.

Технические параметры

Мы производим эти заклепки из различных материалов. Все размеры проверяются оптической сортировкой.

Варианты и свойства материалов

Стандартный размерный ряд (сталь, нержавеющая сталь, алюминий, латунь)

Допуски: диаметр хвостовика ±0,05 мм, диаметр головки ±0,20 мм, высота головки ±0,10 мм, длина ±0,15 мм.

Механические свойства (сталь 5 мм, помещенная в алюминиевый лист толщиной 2 мм)

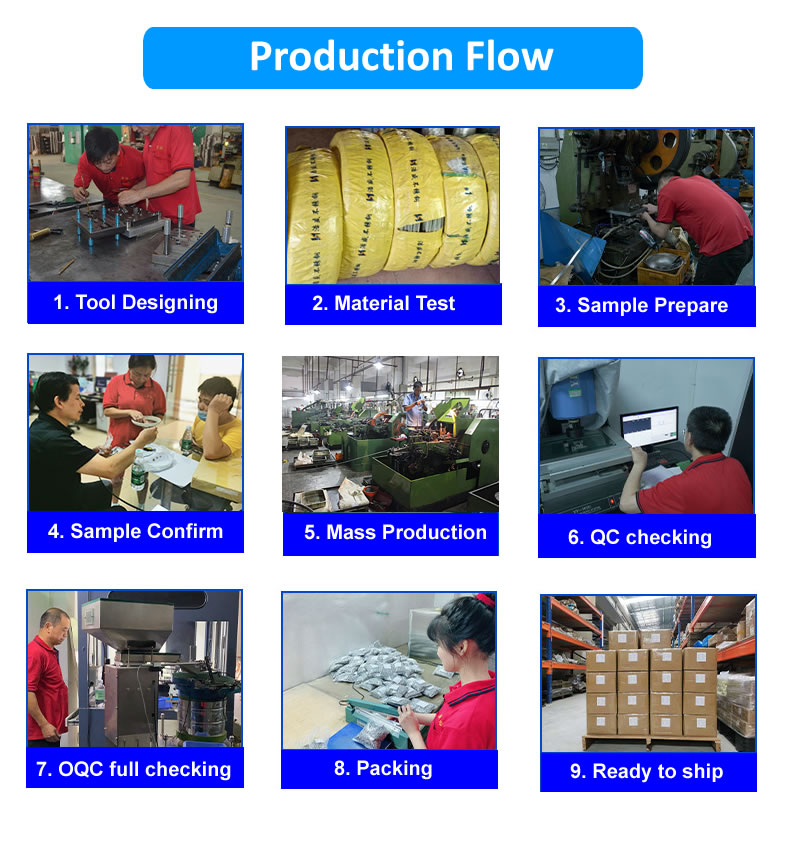

Наш семиэтапный производственный процесс

Мы следуем дисциплинированному рабочему процессу для каждой партииполутрубчатые заклепки с головкой фермы.

1. Поиск материалов –Мы закупаем сертифицированную проволоку или пруток на одобренных заводах. Каждая катушка имеет номер плавки для полной прослеживаемости.

2. Проверка материалов –Поступающий материал проверяется с помощью спектрометра и тестера на растяжение. Проверяем диаметр и состояние поверхности.

3. Настройка или настройка инструмента –Для новых размеров мы разрабатываем твердосплавные штампы для холодной высадки (срок выполнения заказа 15–25 дней). Для стандартных размеров наши специалисты устанавливают и выравнивают существующий инструмент.

4. Первая проверка изделия –Холодная головка обрабатывает 50 образцов заклепок. Мы измеряем диаметр головки, высоту головки, диаметр хвостовика, общую длину и глубину полости. Полный отчет FAI отправляется вам на утверждение.

5. Массовое производство –После одобрения мы работаем со скоростью 200–400 штук в минуту. Внутрипроизводственные проверки критических размеров проводятся каждые 2000 деталей.

6. Нанесение покрытия или анодирование на субподряд (если требуется) –Детали из стали, нержавеющей стали или алюминия мы отправляем партиями нашим сертифицированным партнерам. Толщину покрытия проверяют методом РФА или вихревым током.

7. Окончательная выходная проверка –Мы используем оптические сортировочные машины для проверки 100% деталей на предмет геометрии головки, длины и глубины полости. Образец AQL (уровень II, 1,0) отбирается для испытания на сдвиг. Сертификат соответствия сопровождает каждую поставку.

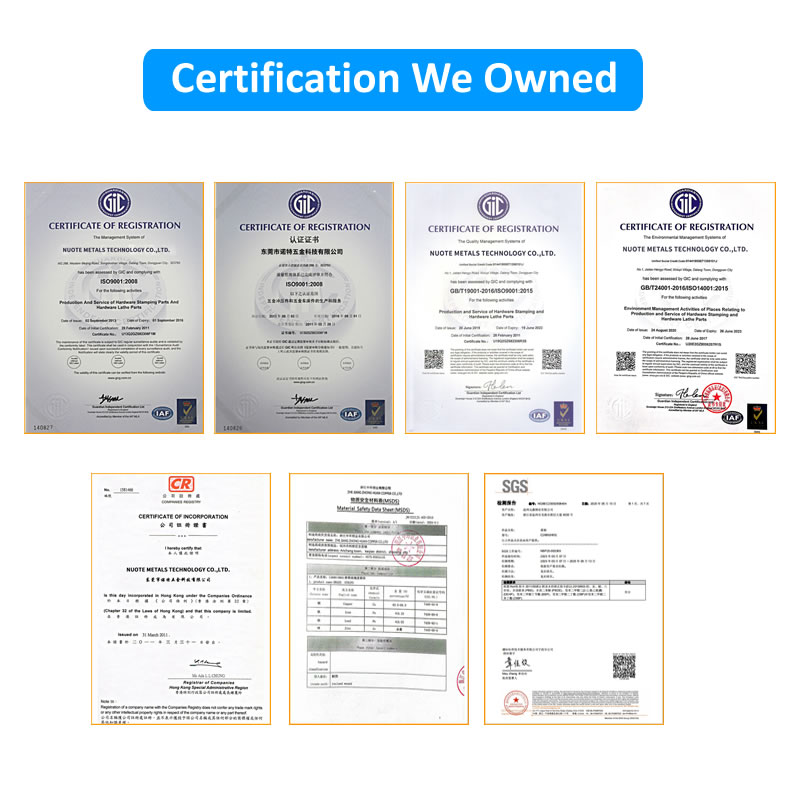

Гарантия качества и сертификаты

Наше производство полутрубчатых заклепок с ферменной головкой поддерживается:

Область сертификации

ISO 9001:2015 Система менеджмента качества

Соответствие RoHS (2011/65/EU) для всех материалов.

Декларация REACH SVHC

IATF 16949 Доступен для автомобильных проектов.

Каждая посылка включает в себя:

Сертификат заводских испытаний (химия материала и твердость)

Отчет о проверке размеров (10 шт. в партии)

Сертификат на покрытие или анодирование (если применимо)

Подписанный сертификат соответствия

Прозрачная политика

• Условия предоставления образцов — 20 бесплатных изделий любого стандартного размера (доставка оплачивается клиентом)
• Минимальный объем заказа – 2000 штук по стали/латуни; 3000 для нержавеющей стали; 5000 за алюминий
• Срок выполнения – 7–10 рабочих дней для размеров, находящихся на складе; 15–20 дней для нестандартных размеров
• Плата за инструмент – нет для стандартных диаметров и типов головок.
• Политика возврата – неисправные детали заменяются бесплатно.

Новые металлы не взимает плату за повторную выборку, если первые изделия не соответствуют вашим допускам чертежей.

Часто задаваемые вопросы

В1: Когда мне следует выбирать полутрубчатую заклепку с ферменной головкой вместо заклепки с универсальной головкой или заклепки с круглой головкой?

A: Выбирайте головку фермы, если вам нужна максимально широкая несущая поверхность с наименьшим профилем. Диаметр ферменной головки в 2,2–2,8 раза превышает диаметр хвостовика по сравнению с 1,6–1,8 для круглой головки и 2,0–2,2 для универсальной головки. Высота головы у него также наименьшая (около 25–30% диаметра головы). Это делает полутрубчатые заклепки с ферменной головкой идеальными для хрупких материалов (пластика, стекловолокна, композитов), отверстий большого размера или для случаев, когда заклепка будет покрыта другим слоем. Например, в нашем тематическом исследовании с алюминиевыми панелями ограждения использовалась головка фермы, чтобы избежать образования ямочек на тонкой трубке.

Вопрос 2: Можно ли использовать полутрубчатые заклепки с ферменной головкой на открытом воздухе, когда алюминий и сталь вместе?

Ответ: Да, но вы должны бороться с гальванической коррозией. Когда алюминиевая заклепка используется со стальной конструкцией (или наоборот), влага создает гальванический элемент. Мы рекомендуем три решения: (1) использовать нейлоновую или резиновую изолирующую шайбу под головкой и хвостовиком, (2) нанести толстое порошковое покрытие или анодированный слой на алюминиевую заклепку или (3) использовать заклепки из нержавеющей стали 316 с алюминием и принять небольшой гальванический потенциал (приемлемо в сухом климате). Для корпуса нашего наружного забора мы использовали алюминиевые заклепки с алюминиевыми направляющими — никаких гальванических проблем. Если вам необходимо соединить алюминий со сталью, свяжитесь с нашей командой инженеров для получения конкретных рекомендаций.

Вопрос 3: Каков максимальный диапазон захвата полутрубчатых заклепок с ферменной головкой из алюминия? Можете ли вы сделать более длинные стволы?

A: Наши стандартные полутрубчатые заклепки с алюминиевой ферменной головкой имеют длину ствола до 20 мм при диаметре 5 мм, обеспечивая захват до 7 мм. Для более толстых стопок мы предлагаем нестандартную длину ствола до 30 мм (для диаметров 6 мм и 8 мм). Однако алюминий мягче стали, поэтому очень длинные стволы могут деформироваться во время установки. Мы рекомендуем ограничить захват до 2,5 диаметра хвостовика для алюминия. Для более толстых алюминиевых сборок рассмотрите возможность использования цельных заклепок или стальных заклепок с изолирующими шайбами. Укажите точную толщину штабеля, и мы рассчитаем оптимальную длину ствола.

Почему выбирают нас для полутрубчатых заклепок с ферменной головкой

Холодная высадка собственными силами – полный контроль от проволоки до готовой заклепки

Стандартные размеры от 3 мм до 8 мм из стали, нержавеющей стали, алюминия, латуни.

100% оптическая сортировка по геометрии головки и глубине полости

Бесплатная программа образцов – тестовая настройка перед производством

Полная отслеживаемость – отчеты MTC, CoC и покрытий для каждого заказа.

Свяжитесь с Nuote Metals сегодня, чтобы запросить пакет образцов или пакет соответствия требованиям для вашего проекта полутрубчатых заклепок с головкой фермы.
