Железные полутрубчатые заклепки

Для промышленного крепежа, где прочность не может быть поставлена ​​под угрозу, но бюджет должен быть соблюден, железные полутрубчатые заклепки предлагают идеальный баланс. Эти компоненты сочетают в себе высокую несущую способность углеродистой стали с эффективностью установки конструкции полого корпуса.

Nuote Metals обладает более чем двадцатилетним металлургическим опытом в производстве железных полутрубчатых заклепок. Наша продукция используется в самых разных отраслях: от сборки тяжелого машиностроения до соединений стальных конструкций, где надежность при вибрации и длительных нагрузках не подлежит обсуждению.

Что такое железные полутрубчатые заклепки?

Железные полутрубчатые заклепки, также известные как полупустые заклепки из углеродистой стали, имеют частично полый стержень с неглубоким отверстием на конце напротив головки. Во время установки полая секция выкатывается наружу под давлением, образуя надежный зажим, требуя при этом примерно четверть усилия, необходимого для цельных заклепок.

Благодаря такой конструкции железные полутрубчатые заклепки особенно подходят для:

• Постоянные соединения, не требующие разборки
• Приложения, подверженные постоянной вибрации
• Точки поворота, где необходимо контролируемое движение
• Среды массового производства, требующие быстрой установки

Термин «полутрубчатый» отличает эти крепления как от цельных заклепок (полностью сплошных), так и от глухих заклепок (которые можно устанавливать только с одной стороны).

Посмотрите видео, чтобы узнать, как мы делаем заклепки

Различные материалы заклепок, которые мы производим

Мы производим заклепки из различных материалов, таких как латунные заклепки, стальные заклепки, заклепки из нержавеющей стали, алюминиевые заклепки и медные заклепки.

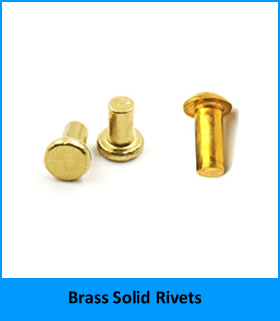

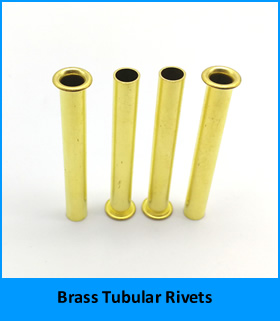

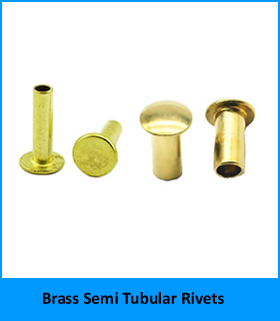

1. Латунные заклепки, в том числе латунные цельные заклепки, латунные полутрубчатые заклепки, латунные трубчатые заклепки.

Нажмите  чтобы узнать больше о наших латунных заклепках.

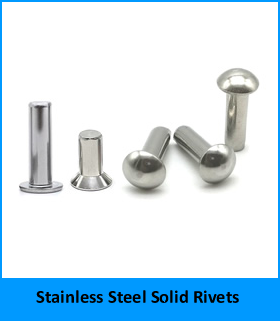

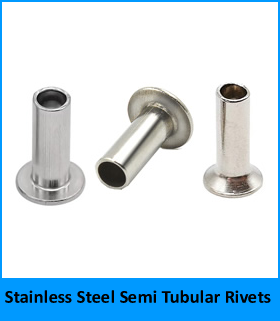

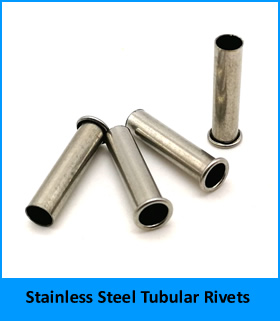

2. Заклепки из нержавеющей стали, в том числе сплошные заклепки из нержавеющей стали, полутрубчатые заклепки из нержавеющей стали, трубчатые заклепки из нержавеющей стали.

Хотите узнать больше о наших заклепках из нержавеющей стали? просто нажмите

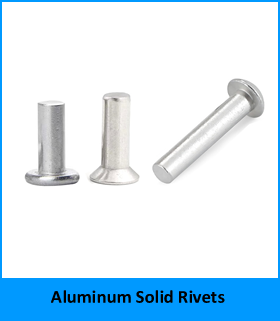

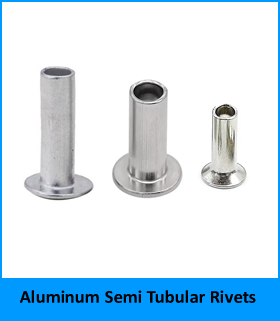

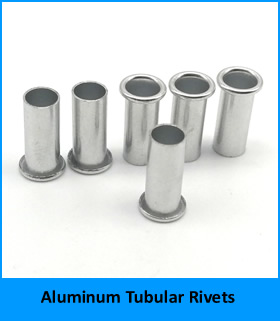

3. Алюминиевые заклепки, в том числе алюминиевые сплошные заклепки, алюминиевые полутрубчатые заклепки, алюминиевые трубчатые заклепки.

Если вы хотите узнать больше о наших алюминиевых заклепках, нажмите

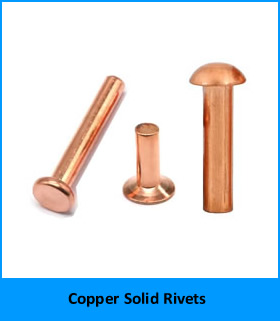

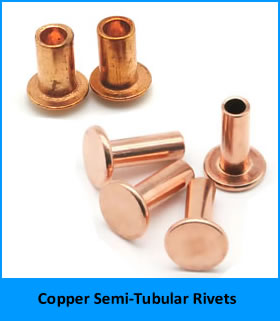

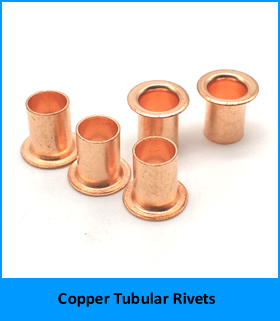

4. Медные заклепки, включая медные сплошные заклепки, медные полутрубчатые заклепки, медные трубчатые заклепки.

Нажмите  чтобы получить больше информации о наших медных заклепках.

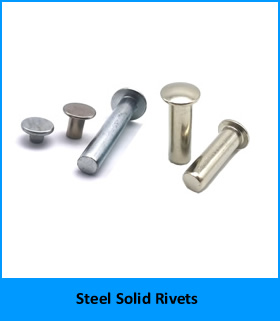

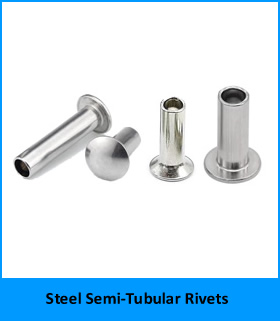

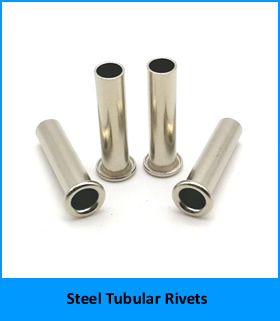

5. Стальные заклепки, включая стальные сплошные заклепки, стальные полутрубчатые заклепки, стальные трубчатые заклепки.

Если вы хотите получить дополнительную информацию о наших стальных заклепках, нажмите кнопку

Почему для изготовления полутрубчатых заклепок следует выбирать железо, а не другие материалы?

Прежде чем изучать технические характеристики, важно понять, в чем железные полутрубчатые заклепки превосходят альтернативы.

Компания Nuote Metals рекомендует использовать заклепки из железа (углеродистой стали) в следующих случаях:

• Применение в конструкциях с высокими нагрузками, где требуется прочность на растяжение 400–500 МПа.
• Экономически чувствительное массовое производство, где материальная экономия имеет значение без ущерба для производительности.
• Магнитные сборки, где необходимы свойства черных металлов
• Тяжелая техника и промышленное оборудование для соединения стальных компонентов

Сравнение материалов

Подробные параметры продукта железных полутрубчатых заклепок Nuote Metals

Все железные полутрубчатые заклепки от Nuote Metals изготавливаются из низкоуглеродистой стали (0,1% углерода или меньше), чтобы обеспечить оптимальную формуемость в процессе застывания. Там, где это необходимо, применяется обработка поверхности для повышения коррозионной стойкости.

Характеристики материала

Доступные стили головок

Nuote Metals производит железные полутрубчатые заклепки с головками различной конфигурации, отвечающие различным требованиям сборки:

• Овальная головка: стандартная универсальная головка с низким профилем, подходящая для большинства применений.
• Головка фермы: более широкая опорная поверхность для более мягких материалов или больших зазоров между отверстиями.
• Плоская головка (потайная): заподлицо для гладкой внешней поверхности.
• Pan Head: Головка средней высоты с хорошими ходовыми качествами.
• Круглая головка: традиционная куполообразная форма для максимальной прочности сустава.

Стандартный размерный ряд

Допуски: диаметр хвостовика ±0,05 мм, длина ствола ±0,15 мм. Длина заклепки измеряется от нижней стороны головки заклепки.

Данные о механических характеристиках

Один реальный пример клиента — складной фургон для улицы

Это одно из многих применений железных полутрубчатых заклепок. Мы включаем его, чтобы показать реальное производственное использование, а не для того, чтобы предложить ограничение.

Производителю сверхмощных складных повозок для кемпинга и дачи потребовалась прочная и недорогая заклепка для ножничных шарниров. В раме вагона использованы стальные трубы толщиной 2 мм. Оригинальные цельные заклепки требовали большого усилия установки, что деформировало трубку и замедляло сборку. Заказчик также хотел получить антикоррозионное покрытие для использования на открытом воздухе.

Компания Nuote Metals поставила железные полутрубчатые заклепки – хвостовик 5 мм, круглая головка 9 мм, длина ствола 12 мм, оцинкованные желтым цветом. Полуполая полость снизила усилие установки с 4 тонн до 1,6 тонны, исключив деформацию НКТ. Желтое цинковое покрытие обеспечивало устойчивость к соляному туману в течение 96 часов — этого достаточно для дождя и иногда грязи. Заказчик протестировал 1000 заклепок на 200 вагонах. После 5000 циклов складывания никаких расшатываний и ржавчины. Теперь они заказывают железные полутрубчатые заклепки партиями по 50 000 штук, которые используются на всей линии складных вагонов.

Наш индивидуальный процесс – от запроса до доставки

Мы следуем четкому и прозрачному рабочему процессу для каждого заказа железных полутрубчатых заклепок.

1. Проконсультируйтесь– Вы сообщаете о своем приложении, толщине материала и требованиях к количеству.

2. Отправьте образцы или чертеж– Предоставьте образец заклепки или подробный чертеж с размерами и отделкой.

3. Подтвердите цену– Мы выдаем ценовое предложение со стоимостью оснастки (если есть) и ценой за штуку.

4. Внесите первоначальный взнос— 50% залог за инструмент и сырье.

5. Подтвердите рисунок, сделанный нами.– Мы готовим производственный чертеж для вашего утверждения.

6. Подтвердите образцы, сделанные нами— Мы изготавливаем первые изделия (20–50 штук) и отправляем их вам на тестирование.

7. Массовое производство– После утверждения образца мы запускаем полную партию на наших прессах с холодной высадкой.

8. Внесите остаток платежа— 50% остаток перед отправкой.

9. Полная проверка и отправка.– 100% оптическая сортировка + окончательная проверка AQL, затем упаковка и отправка.

10. Проверка и получение товара— Вы проверяете товар по прибытии. Любые вопросы мы решаем немедленно.

Контроль качества: как мы обеспечиваем соответствие каждой заклепки стандартам

Мы не полагаемся только на случайную выборку. Каждая партия железных полутрубчатых заклепок проходит следующие проверки:

Входной контроль проводов– Диаметр (±0,02 мм) и твердость (HRB 70–85).

Первая проверка изделия– 20 штук, измеренных по диаметру головки, высоте головки, хвостовику, длине и глубине полости.

Внутрипроизводственный контроль– 5 штук каждые 500 штук. Любое смещение вызывает регулировку инструмента.

Тестовая установка– Каждые 2000 деталей мы вставляем 3 заклепки в образец стальной пластины для проверки образования клинча.

Испытание солевым туманом (если есть покрытие)– ASTM B117, 96 часов для желтого цинка, 48 часов для прозрачного цинка.

Окончательная выходная проверка– 100% оптическая сортировка по критическим размерам, плюс AQL Level II, ручная проверка 1.0.

Мы храним записи проверок в течение пяти лет. Каждая поставка включает в себя отчет о размерах и сертификат соответствия.

Партнерство с Nuote Metals – реальные отзывы клиентов

Сотрудничество – работа с клиентами по всему миру

Руководство по установке железных полутрубчатых заклепок

Правильная установка имеет решающее значение для реализации полного механического потенциала железных полутрубчатых заклепок. Nuote Metals рекомендует следующий подход:

Подготовка

Просверлите направляющие отверстия диаметром немного больше хвостовика заклепки (обычно на 0,010–0,015 дюйма или с превышением размера на 0,25–0,38 мм).

Удалите заусенцы в отверстиях, чтобы обеспечить плавную установку заклепок.

Надежно выровняйте заготовки перед установкой заклепок.

Способы установки

Метод 1 — Ручной заклепочный станок с молотком

Поместите заклепку на полый конец заклепки.

Ударьте по сеттеру молотком, чтобы развернуть полую секцию наружу.

Осмотрите полное формирование головы и плотный зажим.

Метод 2 — Ручной сжиматель (заклепочный пистолет)

Расположите губки сжимателя над головкой заклепки и полым концом.

Сожмите ручки, чтобы применить контролируемую сжимающую силу.

Подходит для производства средних объемов.

Метод 3 — пневматический или гидравлический пресс (большой объем)

Используйте ударный заклепочник или ударный пресс для последовательной и высокоскоростной установки.

Рекомендуется для производственных партий, превышающих 5000 штук.

Nuote Metals может поставить соответствующие установочные инструменты, откалиброванные по размерам наших заклепок.

Часто задаваемые вопросы о железных полутрубчатых заклепках

Ниже приведены наиболее распространенные технические запросы, полученные компанией Nuote Metals относительно железных полутрубчатых заклепок.

В1: В чем разница между железными полутрубчатыми заклепками и цельными заклепками? Какой из них мне выбрать для своего приложения?

О: Принципиальное отличие заключается в конструкции хвостовика и силе установки. Железные полутрубчатые заклепки имеют неглубокую полость на конце, требующую примерно четверти усилия, необходимого для установки сплошной заклепки того же диаметра. Цельные заклепки полностью прочные и требуют значительно более высокой сжимающей силы, часто с использованием распорной планки на хвостовой стороне. Для применений, где скорость установки имеет значение, особенно в массовом производстве, предпочтительным выбором являются железные полутрубчатые заклепки. Однако для конструктивных соединений, выдерживающих экстремальные нагрузки (например, мостовых конструкций или сосудов под давлением), сплошные заклепки обеспечивают немного более высокую прочность на сдвиг. Для большинства промышленных применений, связанных с листовым металлом, ограждениями машин, мебелью и автомобильными компонентами, железные полутрубчатые заклепки от Nuote Metals предлагают оптимальный баланс прочности и эффективности установки.

Вопрос 2: Как предотвратить коррозию железных полутрубчатых заклепок при использовании на открытом воздухе или во влажной среде?

Ответ: Железо без покрытия (углеродистая сталь) ржавеет под воздействием влаги. Nuote Metals решает эту проблему, предлагая несколько вариантов обработки поверхности железных полутрубчатых заклепок. Для применения внутри помещений с минимальной влажностью цинкование обеспечивает адекватную защиту при небольших затратах. Для наружных помещений или помещений с высокой влажностью мы рекомендуем горячее цинкование, при котором наносится более толстый слой цинка (40–60 мкм), выдерживающий длительное воздействие. Для применений, требующих как коррозионной стойкости, так и электропроводности (например, корпуса для электроники), покрытие из черного оксида обеспечивает умеренную защиту, сохраняя при этом проводимость. В морской или химически агрессивной среде более подходящими могут оказаться заклепки из нержавеющей стали. Nuote Metals может предоставить данные испытаний в солевом тумане для каждого типа покрытия, чтобы помочь вам в выборе.

В3: Какова максимальная толщина материала, которую могут выдержать железные полутрубчатые заклепки? Как выбрать правильную длину ствола?

A: Максимальная толщина материала (также известная как диапазон захвата) определяется длиной ствола заклепки. Как правило, выбирают заклепку, длина ствола которой примерно на 0,5–1,5 мм превышает общую толщину соединяемых материалов. Этот припуск обеспечивает достаточно материала для того, чтобы полая секция могла развернуться наружу и сформировать надежный зажим. Nuote Metals предлагает железные полутрубчатые заклепки с длиной ствола от 4 до 40 мм и толщиной материала от 1,5 до 15 мм. Для точного выбора обратитесь к нашей таблице размеров выше или свяжитесь с нашей технической командой, чтобы сообщить конкретную толщину стопки вашего материала. Мы также предлагаем стволы нестандартной длины для нестандартных применений — действуют минимальные объемы заказа.

Почему стоит сотрудничать с Nuote Metals для производства железных полутрубчатых заклепок?

Правильный выбор поставщика гарантирует стабильное качество, конкурентоспособные цены и надежную доставку. Nuote Metals предлагает:

Наличие на складе: на складе имеется более 20 распространенных размеров с отправкой имеющихся товаров в течение 3–5 дней.

Производство на заказ: оснастка для нестандартных диаметров, длин стволов или головок (срок выполнения заказа 15–25 дней).

Конкурентоспособный минимальный заказ: минимум 20 000 штук стандартных размеров.

Бесплатные образцы: доступны для имеющихся на складе размеров (экспресс-доставку оплачивает клиент).

Глобальная доставка: логистическая поддержка в Северную Америку, Европу, Азиатско-Тихоокеанский регион и за его пределы.

100% проверка качества: каждая партия продукции проверяется перед отправкой.

Свяжитесь с Nuote Metals сегодня, чтобы запросить комплект образцов, технические данные или ценовое предложение для вашего оборудования.железные полутрубчатые заклепкитребования.
