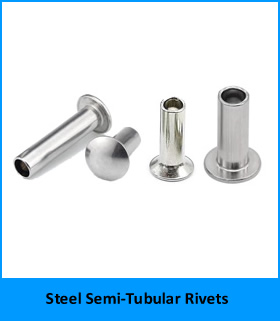

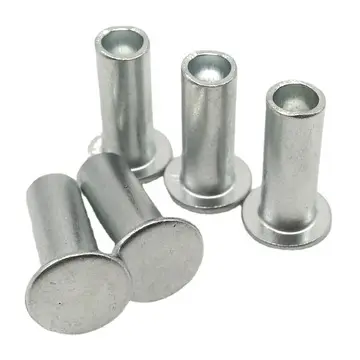

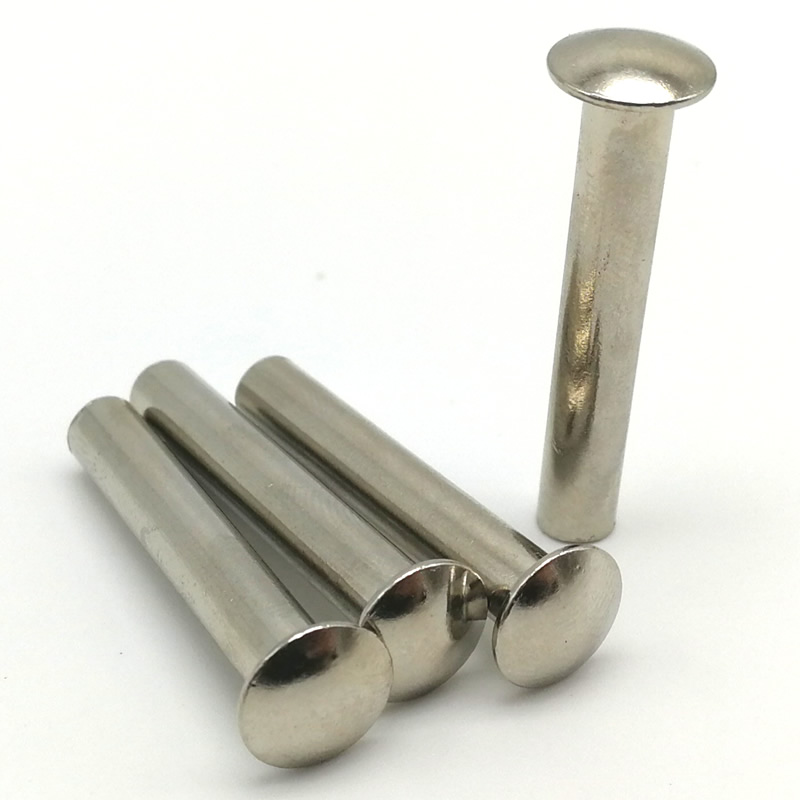

Стальные полутрубчатые заклепки

Когда вашей сборочной линии нужна скорость, но соединение все равно должно держаться,стальная полутрубчатая заклепкадает явное преимущество. В отличие от цельной заклепки, требующей большого усилия и тяжелого оборудования, полутрубчатая конструкция — частично полая на хвостовой части — снижает усилие установки примерно на 70 %, сохраняя при этом большую часть прочности на сдвиг. В результате получается крепеж, который устанавливается быстро, работает с более легкими инструментами и при этом обеспечивает постоянное и надежное соединение.

Стальные полутрубчатые заклепки Nuote Metals с холодной головкой из низкоуглеродистой стали (1008, Q195) с дополнительным цинкованием или покрытием из черного оксида. В этом руководстве описаны наши технические характеристики, процесс холодной высадки, рабочий процесс контроля качества и один реальный пример из индустрии аппаратного обеспечения.

Различные материалы заклепок, которые мы производим

Мы производим заклепки из различных материалов, таких как латунные заклепки, стальные заклепки, заклепки из нержавеющей стали, алюминиевые заклепки и медные заклепки.

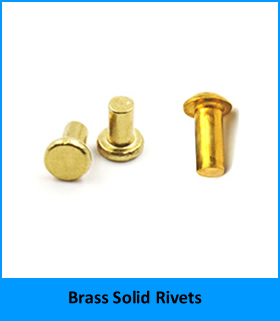

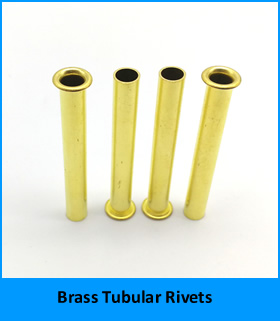

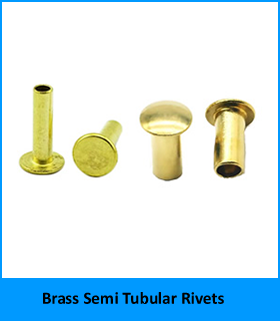

1. Латунные заклепки, включая латунные цельные заклепки, латунные полутрубчатые заклепки, латунные трубчатые заклепки.

Нажмите  чтобы узнать больше о наших латунных заклепках.

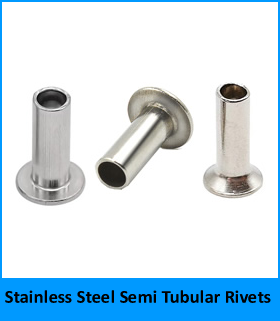

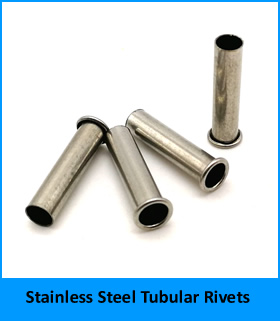

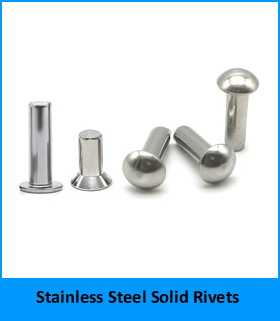

2. Заклепки из нержавеющей стали, включая сплошные заклепки из нержавеющей стали, полутрубчатые заклепки из нержавеющей стали, трубчатые заклепки из нержавеющей стали.

Хотите узнать больше о наших заклепках из нержавеющей стали? просто нажмите

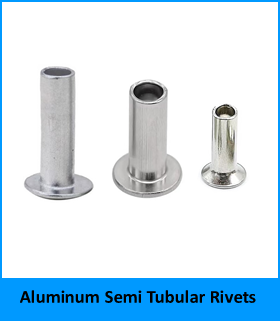

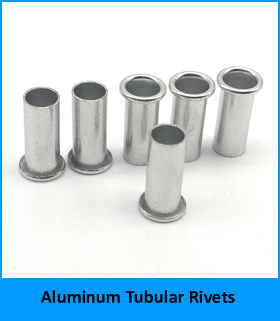

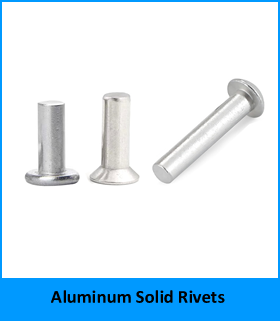

3. Алюминиевые заклепки, в том числе алюминиевые сплошные заклепки, алюминиевые полутрубчатые заклепки, алюминиевые трубчатые заклепки.

Если вы хотите узнать больше о наших алюминиевых заклепках, нажмите

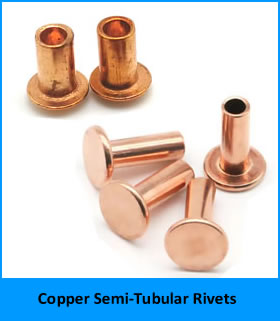

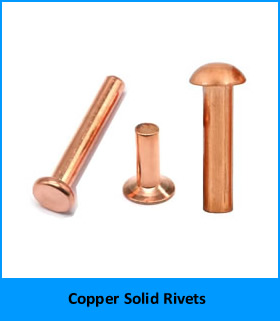

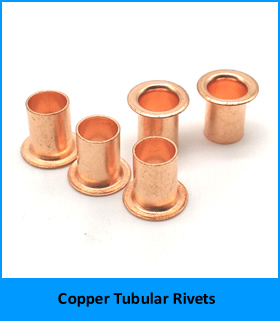

4. Медные заклепки, в том числе медные сплошные заклепки, медные полутрубчатые заклепки, медные трубчатые заклепки.

Нажмите  чтобы получить больше информации о наших медных заклепках.

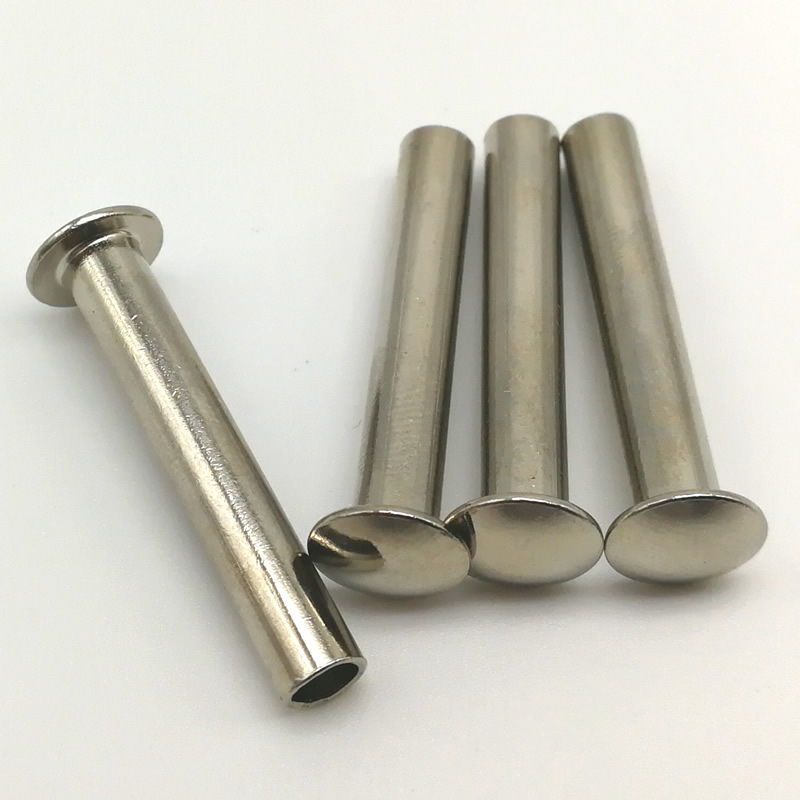

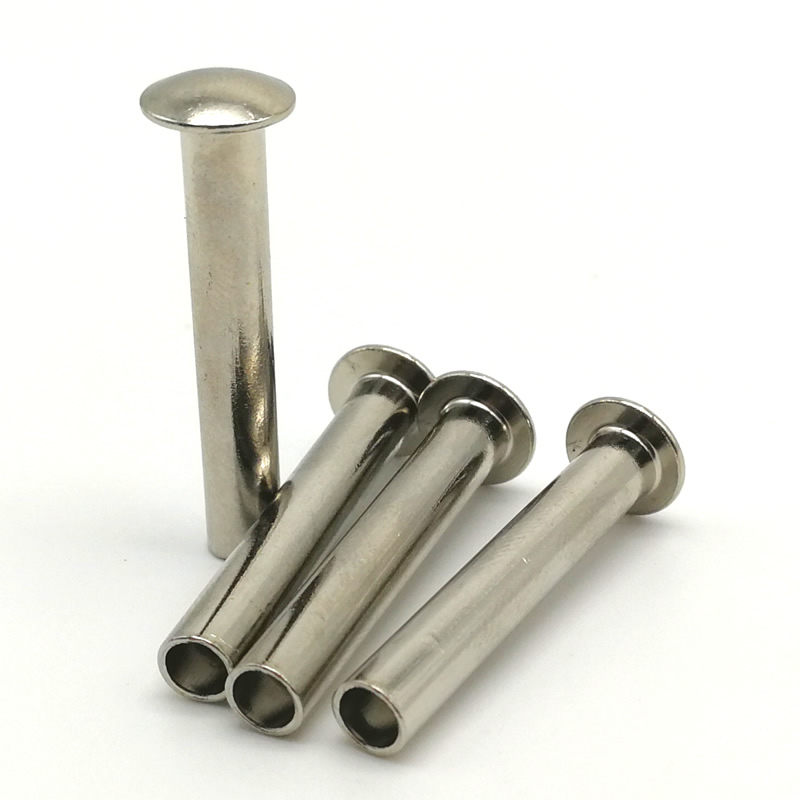

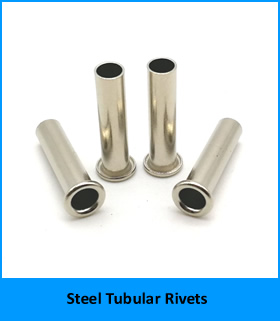

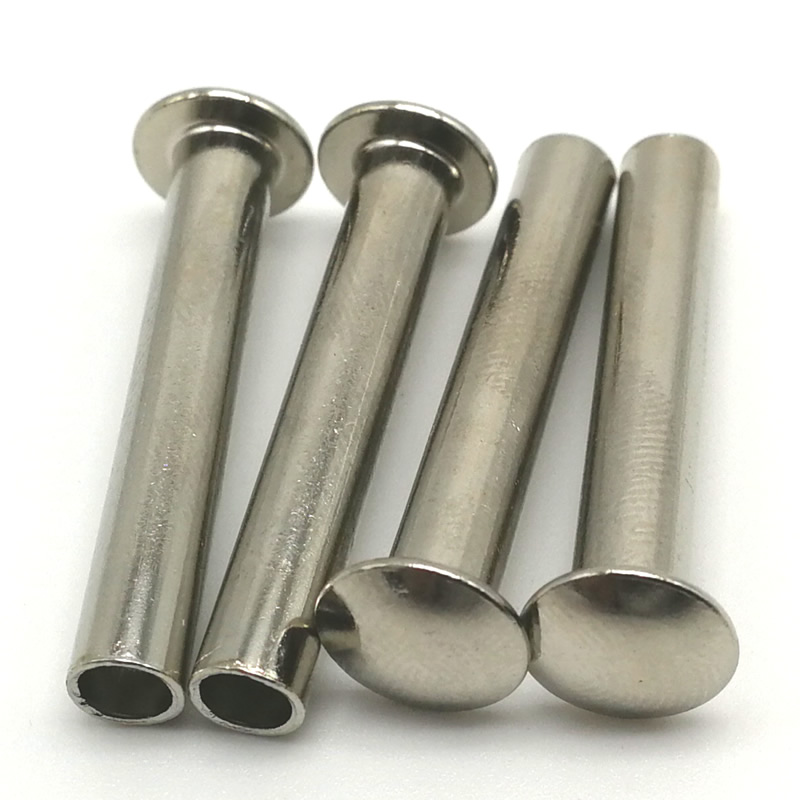

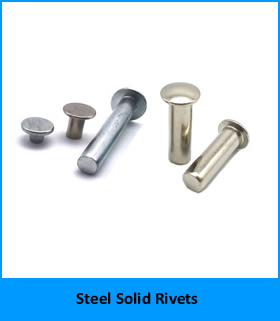

5. Стальные заклепки, в том числе стальные сплошные заклепки, стальные полутрубчатые заклепки, стальные трубчатые заклепки.

Если вы хотите получить дополнительную информацию о наших стальных заклепках, нажмите кнопку

Чем отличается полутрубчатая заклепка

Отличительной особенностью полутрубчатой ​​заклепки является неглубокая полость на хвостовой части - обычно 45–55% длины ствола. Во время установки только тонкая стенка этой полой секции выкатывается наружу, образуя клинч. Это принципиально отличается от цельной заклепки, у которой должен деформироваться весь хвостовик.

Для большинства промышленных, мебельных, автомобильных и аппаратных применений полутрубчатая заклепка обеспечивает более чем достаточную прочность, сохраняя при этом эффективность производства.

Технические характеристики – стандартные размеры и материалы

Мы производимстальные полутрубчатые заклепкив нескольких стилях головок и широком диапазоне размеров. Ниже приведены наиболее часто встречающиеся размеры.

Марки материалов

Стандартные размеры (круглая головка, сталь)

Допуски: хвостовик ±0,05 мм, диаметр головки ±0,15 мм, длина ±0,15 мм.

Доступные стили головок

Механические данные (сталь 5 мм, установленная в стальной лист толщиной 2 мм)

Как мы изготавливаем стальные полутрубчатые заклепки с холодной головкой

Холодная высадка — это процесс формовки металла при комнатной температуре с использованием высокоскоростных прессов и прецизионных штампов. Для стальных полутрубчатых заклепок мы используем многостанционную холодную головку, которая выполняет несколько операций в одной непрерывной последовательности.

• Чертеж проволоки– Входящая стальная проволока протягивается до точного диаметра хвостовика.
• Отрезать– Проволока отрезается до точной длины заготовки для каждой заклепки.
• Первый удар (квадратура)– Заготовка центрируется и выравнивается в матрице.
• Второй удар (заголовок)– Твердосплавная матрица формирует головку (круглую, плоскую, универсальную или овальную).
• Третий удар (экструзия полости)– Пуансон создает полуполую полость в хвостовой части (45–55% длины ствола).
• Обрезка– Любая засветка вокруг края головки удалена.
• акробатика– Микрозаусенцы удаляются и поверхность подготавливается к гальваническому покрытию.
• Покрытие или покрытие– Наносится цинковое покрытие или черное оксидирование, как указано.

Холодная высадка упрочняет сталь, повышая твердость поверхности на 15–20 % без дополнительной термообработки. Наши твердосплавные матрицы полируются до Ra 0,1 мкм, чтобы обеспечить плавное формирование головки и постоянную глубину полости.

Для получения более подробной информации, пожалуйста, посмотрите видео ниже

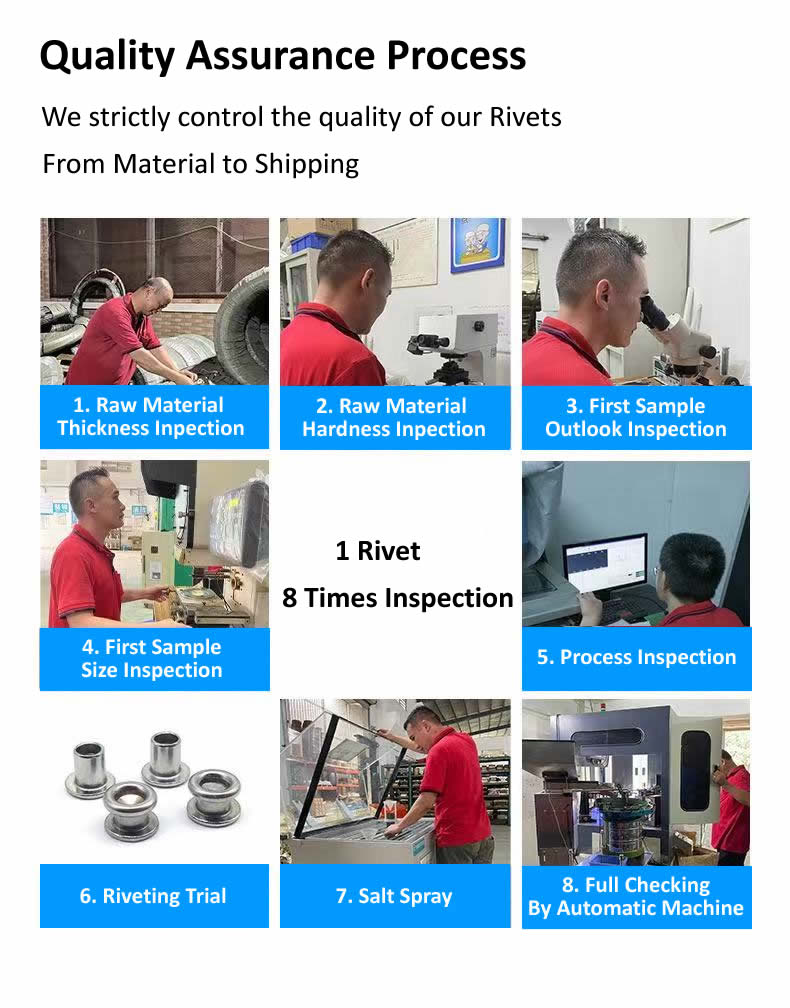

Наш процесс контроля качества – от сырья до вашей производственной линии

Мы не полагаемся только на случайную выборку. Каждая партия стальных полутрубчатых заклепок проходит многоуровневую систему контроля, которая выявляет проблемы еще до того, как они перерастут в проблемы.

Стадия поступления материала

Каждый моток стальной проволоки проверяется на диаметр (лазерный микрометр, ±0,02 мм) и твердость (тестер Роквелла). Мы отвергаем любую катушку, которая отклоняется от указанного диапазона.

Настройка и первый этап

После установки оснастки первые 10 заклепок проверяются под 20-кратным увеличением на наличие поверхностных дефектов, а затем измеряются на оптическом компараторе. Перед началом производства диаметр головки, высота головки, хвостовик, длина и глубина полости должны соответствовать чертежу.

На этапе производства

Операторы выдергивают 5 заклепок каждые 500 штук. Они проверяют критические размеры с помощью цифровых штангенциркулей и калибра «годен/не годен» для определения глубины полости. Любое отклонение за пределы допуска вызывает немедленную остановку пресса и регулировку инструмента.

Этап проверки клинча

На каждые 2000 штук мы устанавливаем 3 заклепки на образец вашего фактического материала (той же толщины и состава). Прокатанный клинч проверяется на симметричность, герметичность и отсутствие трещин.

Испытание на коррозию (если применимо)

Для заклепок с покрытием образцы помещаются в нашу камеру солевого тумана в соответствии с ASTM B117. Цинкование: минимум 48–96 часов. Вместе с партией выдается сертификат.

Заключительный этап сортировки

Каждая заклепка проходит через машину оптической сортировки с высокоскоростными камерами. Он отбраковывает детали с неправильным диаметром головки, высотой головки, хвостовиком или глубиной полости. После сортировки случайная проба AQL (уровень II, 1,0) проверяется вручную с помощью профильного проектора и микрометров.

Все записи проверок, включая журналы измерений, фотографии испытательных стендов и отчеты о солевых брызгах, хранятся в течение пяти лет и прилагаются к каждой поставке.

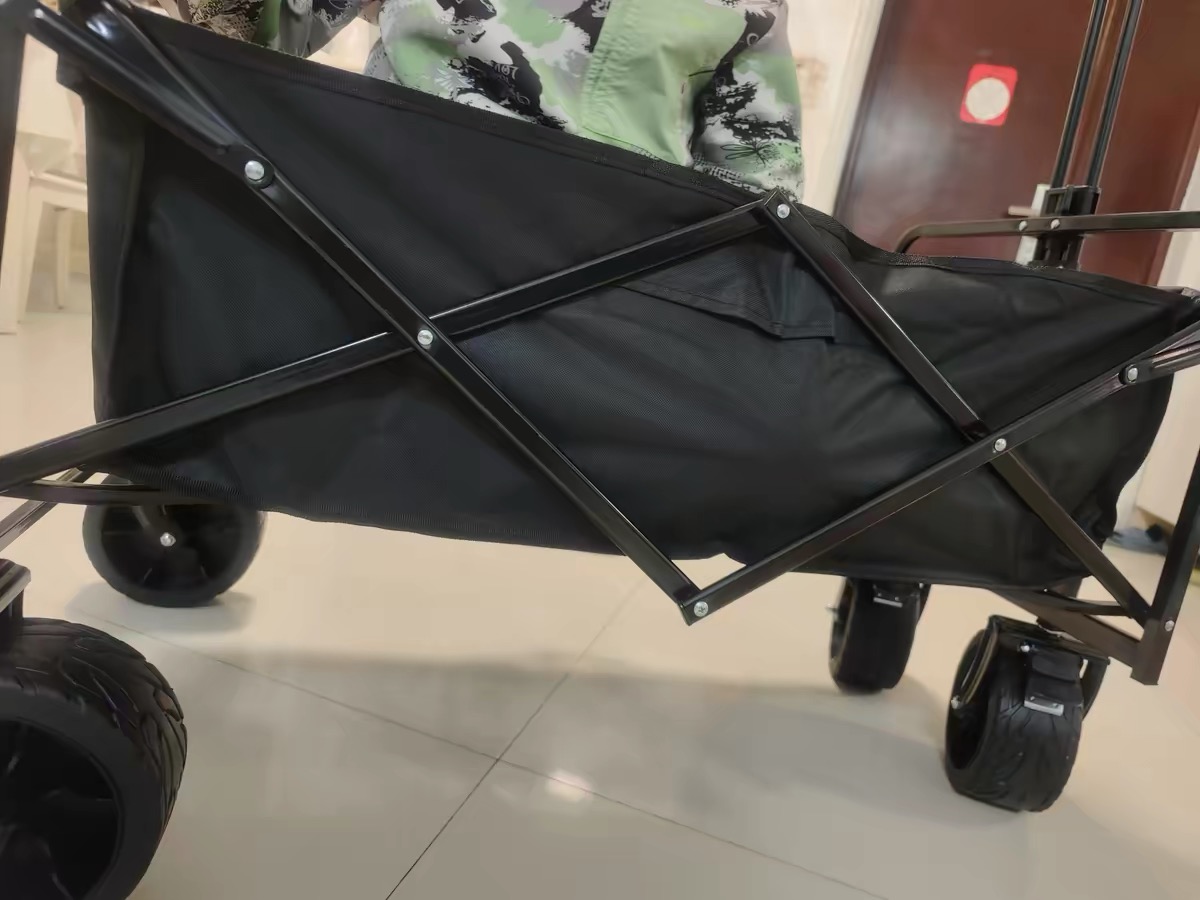

Один реальный пример клиента — кронштейн для колеса садовой тележки

Это одно из многих применений стальных полутрубчатых заклепок. Мы включаем его, чтобы показать реальное производственное использование, а не для того, чтобы предложить ограничение.

Производителю тяжелых садовых тележек требовалось прикрепить кронштейны колес к стальной раме. Оригинальные цельные заклепки требовали установочного усилия в 3,5 тонны, что иногда приводило к деформации кронштейна при сборке. Заказчик также хотел получить устойчивое к ржавчине покрытие для использования на открытом воздухе.

Компания Nuote Metals поставила стальные полутрубчатые заклепки – хвостовик 6 мм, круглая головка 10 мм, длина ствола 15 мм, оцинкованные желтым цветом. Полуполая полость снизила усилие установки до 1,6 тонны, исключив деформацию. Желтое цинковое покрытие обеспечивало устойчивость к солевому туману в течение 96 часов. Заказчик протестировал 500 заклепок на 250 тележках. После 5000 циклов прокатки с нагрузкой 100 кг отсутствие расшатывания и ржавчины. Стальные полутрубчатые заклепки теперь заказывают партиями по 30 000–50 000 штук.

Что говорят наши клиенты – реальная обратная связь

Что мы доставляем в каждой поставке

К каждому заказу стальных полутрубчатых заклёпок прилагается полный пакет документации:

• Сертификат испытаний мельницы– Химический состав и свойства растяжения от оригинального поставщика рулонов.
• Первоначальный объемный отчет– Фактические измеренные значения 10 заклепок с начала производства.
• Журнал выполнения процесса– Сводка всех проверок размеров, выполненных во время прогона.
• Отчет об испытаниях на клинч– Фотографии и результаты силы тяги (если она измерена) в соответствии с настройками испытаний вашего материала.
• Сертификат на солевой туман– Если применимо, отображается количество часов испытаний и статус «пройдено/не пройдено».
• Сертификат соответствия– Подпись нашего менеджера по контролю качества, отслеживание партии.

Nuote Metals сертифицирована по стандарту ISO 9001:2015. Декларации RoHS и REACH предоставляются по запросу.

Политика

Образцы– 20–50 бесплатных штук стандартных размеров (доставка оплачивается клиентом)

Пробный заказ– Для первой проверки рекомендуется 10 000 штук.

минимальный заказ— 2000 шт. (стандартные размеры), 10 000 шт. (нестандартный ствол)

Срок выполнения (запас)– 5–7 рабочих дней

Срок выполнения (индивидуальный ствол)– 12–15 дней

Стоимость оснастки– Нет для стандартных инструментов с круглой головкой (хвостовик 3–8 мм).

Три вопроса, на которые мы часто отвечаем

В1: В чем разница между стальной полутрубчатой ​​заклепкой и цельной стальной заклепкой? Когда мне следует выбирать полутрубчатую версию?

О: Принципиальным отличием является полая полость в хвостовой части. Стальная полутрубчатая заклепка требует всего 25–30% установочного усилия, необходимого для цельной заклепки того же диаметра, что ускоряет ее установку и бережнее воздействует на окружающие материалы. Цельные заклепки обеспечивают немного более высокую прочность на сдвиг, но требуют тяжелого оборудования и больше времени. Для большинства промышленных, мебельных, автомобильных и аппаратных применений, включая корпус садовой тележки, описанный выше, полутрубчатые заклепки обеспечивают более чем достаточную прочность, сохраняя при этом эффективность производства. Выбирайте сплошные заклепки только для экстремальных структурных нагрузок, когда максимальная прочность на сдвиг является единственным приоритетом.

В2: Можно ли использовать стальные полутрубчатые заклепки на открытом воздухе без ржавчины?

О: Да, с правильной отделкой. Наши стандартные заклепки из низкоуглеродистой стали доступны с цинковым покрытием (прозрачным, синим или желтым), которое обеспечивает устойчивость к соляному туману в течение 48–96 часов, что достаточно для дождя, влажности и периодической влажности. Для корпуса садовой тележки было выбрано желтое цинкование из-за баланса коррозионной стойкости и стоимости. Для более требовательных условий эксплуатации на открытом воздухе или в прибрежных районах мы рекомендуем перейти на полутрубчатые заклепки из нержавеющей стали (304 или 316), которые обеспечивают защиту от солевого тумана в течение 200–1000+ часов.

Вопрос 3: Как выбрать правильную длину ствола для стальной полутрубчатой ​​заклепки?

О: Выберите длину ствола на 1,5–2,0 мм больше, чем общая толщина стопки материала. Например, если вы соединяете два стальных листа толщиной 2 мм (всего 4 мм), выберите длину ствола 5,5–6,0 мм. Эта дополнительная длина обеспечивает достаточно материала для того, чтобы полая секция могла развернуться наружу и сформировать надежный зажим, не опускаясь до дна. Если ствол слишком короткий, клинч будет слабым. Слишком длинный, и ствол может помяться. Отправьте нам толщину штабеля материала, и мы порекомендуем точную длину ствола.

Запросить предложение – расскажите нам, что вам нужно

Мы понимаем, что каждая сборка индивидуальна. Вместо того, чтобы просить вас вписать стандартный продукт в ваш дизайн, мы предпочитаем начать с ваших требований.

Чтобы получить точное предложение настальные полутрубчатые заклепки, пожалуйста, предоставьте следующую информацию:

• Диаметр хвостовика (мм)
• Форма головы (круглая/плоская/универсальная/овальная)
• Длина ствола (мм) — или общая толщина стопки материала
• Марка материала (низкоуглеродистый/среднеуглеродистый)
• Отделка (оцинкованная, прозрачная/синяя/желтая/черный оксид/фосфат)
• Расчетное годовое количество

Вы также можете прикрепить чертеж, фотографию текущей заклепки или образец детали. Мы ответим в течение 24 часов:

• Стоимость оснастки (если таковая имеется) – не учитывается для стандартных размеров.
• Цена за штуку зависит от вашего годового объема
• Время выполнения первых образцов и массового производства
• Политика бесплатных образцов – 20–50 штук стандартных размеров на складе.

Отправьте свой запрос предложения в Nuote Metals сегодня. Никакого давления, никаких обязательств – только четкое, конкурентное предложение.
